Prečo je VRF (VRV/ARV) najideálnejší systém pre chladenie a vykurovanie budov?

Montujete klimatizácie do administratívnych budov, hotelov či obchodných centier? V tom prípade ste už určite narazili na limity klasických splitov. Krátke potrubné trasy, veľa fasádnych prierazov, nulová rekuperácia tepla a zdĺhavé servisné obhliadky... Očakávania majiteľov či prevádzkovateľov sú pritom jasné – tichý chod, nízke prevádzkové náklady a v ideálnom prípade jednoduché riadenie na pár klikov.

Riešenie? Máme. VRF (VRV/ARV) – sofistikovaný klimatizačný systém pre veľké budovy, ktorý vie chladiť aj kúriť. Až do – 30 °C. Zaujíma vás viac?

Tento článok vám ušetrí drahocenný čas pri rozhodovaní sa, či je VRF pri konkrétnej budove vhodným riešením.

OBSAH ČLÁNKU:

1. Čo je VRF/VRV/ARV klimatizačný systém?
2. Čím sa odlišuje VRF/VRV/ARV od klasickej klimatizácie?
3. VRV jednotka a ďalšie klasické komponenty VRF systému (ARV/VRV)
4. Aké výhody má VRF/VRV/ARV?
5. Pre aké typy budov je VRF najlepšie riešenie?
6. Prečo si vybrať AUX VRF?
7. Najčastejšie otázky o VRF klimatizačných systémoch

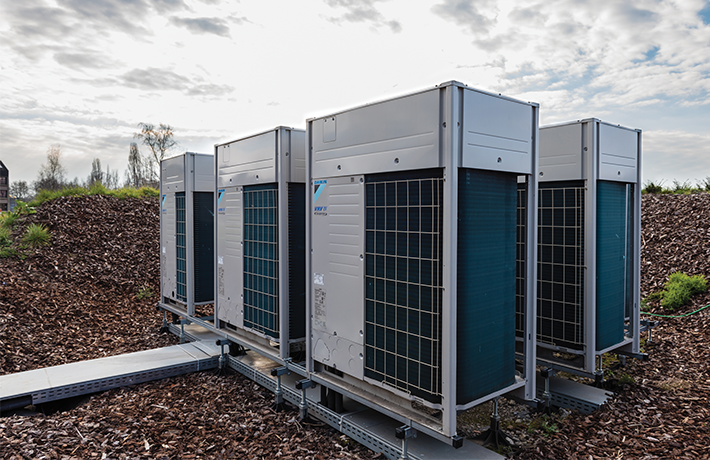

Čo je VRF / VRV / ARV klimatizačný systém?

VRF (Variable Refrigerant Flow) je skratka pre centrálny klimatizačný systém, ktorý pomocou jedného alebo viacerých invertorových kompresorov reguluje prietok chladiva vždy podľa okamžitej potreby každej z množstva vnútorných jednotiek.

Namiesto pevného ON/OFF cyklu, typického pre bežné kompresory, menia otáčky BLDC motora plynule množstvo chladiva v potrubí. Čo to v preklade znamená? Nič viac, než plynulú teplotu, nižší odber prúdu a minimálne vibrácie.

VRF vs VRV vs ARV. V čom je rozdiel?

• VRV (Variable Refrigerant Volume) je obchodná značka koncepcie VRF systému pôvodne predstavená firmou Daikin.


• ARV (Advanced Refrigerant Volume) je evolúcia VRF od výrobcu AUX – rozširuje klasické VRF o EVI (Enhanced Vapor Injection) kompresor pre vykurovanie až do – 30 °C, autodiagnostiku pomocou umelej inteligencie a kaskádovanie vonkajších jednotiek až do 400 kW.

KLIMAPRETEBA TIP: V praxi môžete k jednej jedinej vonkajšej jednotke ARV pripojiť až 150 vnútorných. Vďaka potrubiu s dĺžkou do 180 m a s možnosťou výškového rozdielu 110 m, dokážete vyriešiť celé poschodia bez ďalších prestupov cez fasádu.

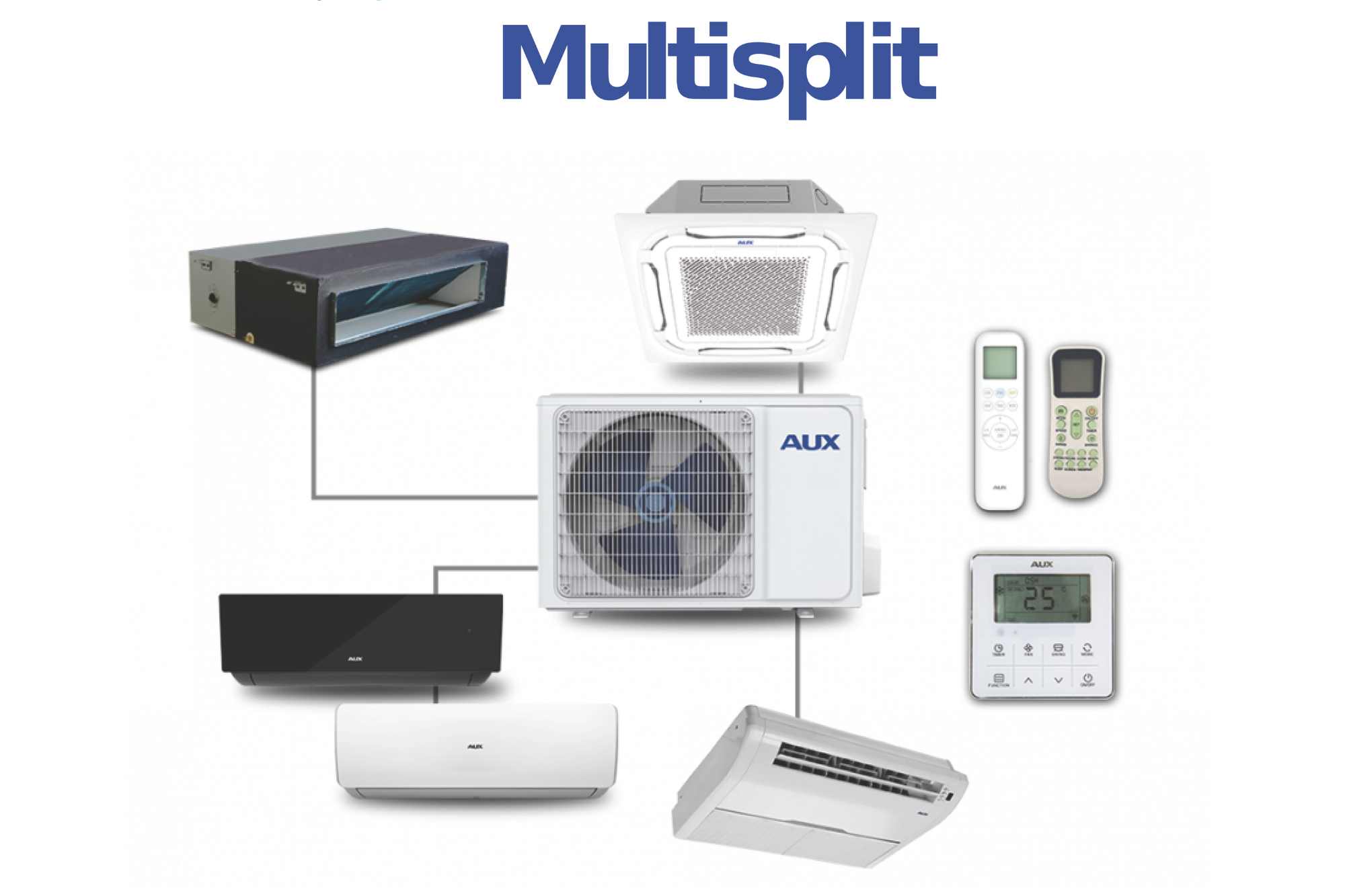

Čím sa VRF/VRV/ARV odlišuje od klasickej klimatizácie?

 Pre jednoduchšie porovnanie sme rozdiely zhrnuli do prehľadnej tabuľky.

Suma sumárum, pre majiteľa budovy platia pri VRF systémoch (v porovnaní s klasickou klimatizáciou) nižšie vstupné náklady pri väčšom výkone, dokázaná úspora elektriny 34 % ročne a reprezentatívnejší vzhľad budovy zvonka. Pre realizátora, na oplátku, menej náročná montáž, možnosť väčšej cenovej variability a výraznejšia časová úspora.

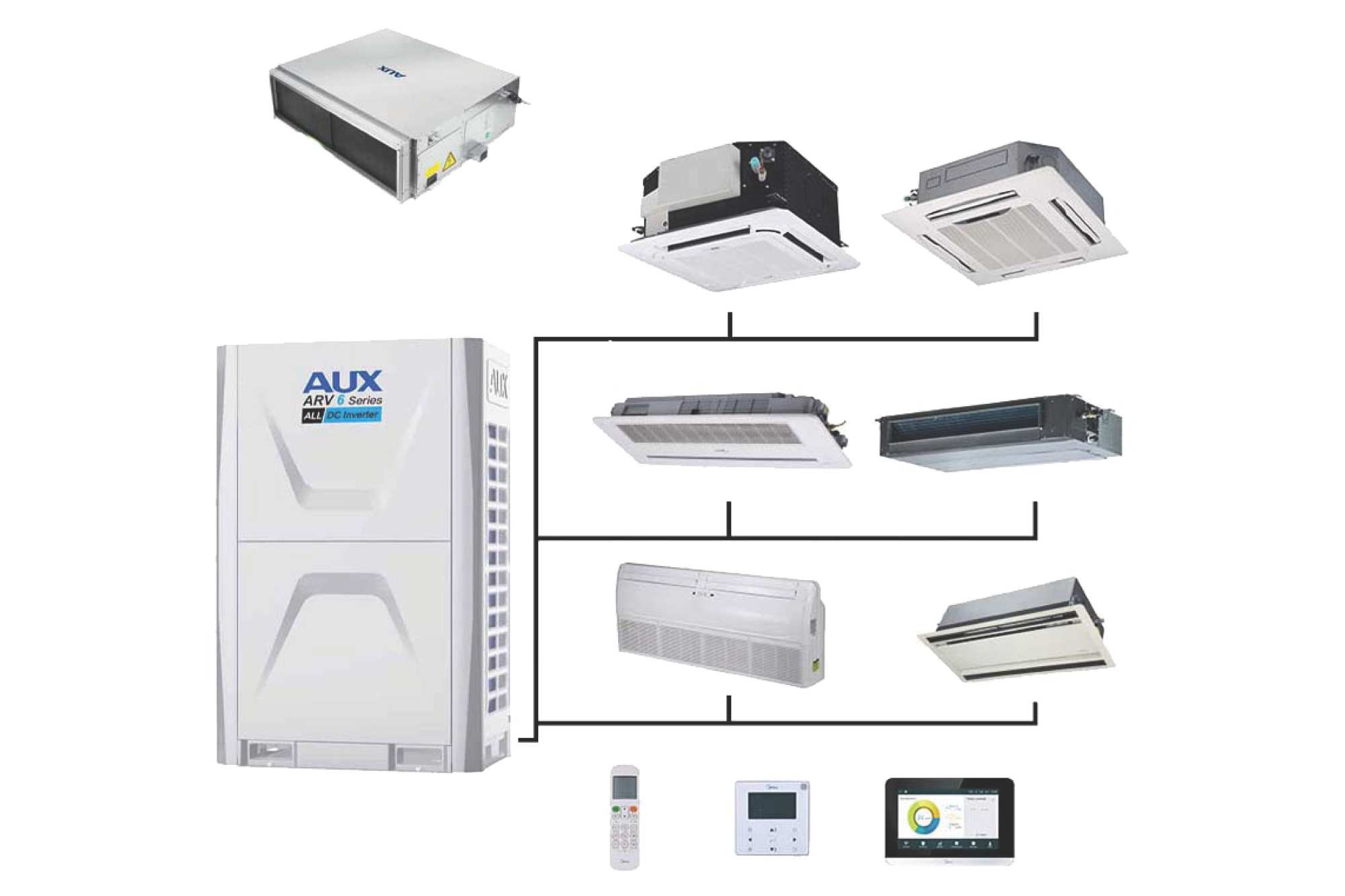

VRV jednotka a ďalšie komponenty VRF systému (ARV/VRV)

Všetky komponenty VRF spolu vytvárajú modulárny ekosystém, v ktorom možno už v projekčnej fáze nastaviť požadovanú diverzitu, kombinovať rôzne typy vnútorných jednotiek a rozširovať systém bez odstávky budovy. Ako modelový príklad uvedieme zloženie VRF od AUX (teda ARV).

Z čoho sa skladá ARV?

1. Vonkajšia jednotka ARV – inverterové dvoj‑ alebo troj‑rotorové kompresory s EVI vstrekovaním a výkonom 8 – 400 kW (kaskáda). Odmrazovanie riadi inteligentný algoritmus, ktorý znižuje počet defrost cyklov o 30 %.


2. Vnútorné jednotky – kazetové, kanálové nízkotlakové, nástenné, parapetné aj podstropné, pričom je každá vybavená elektronickým expanzným ventilom pre jemnú reguláciu.


3. Refnety – predizolované Cu komponenty, ktoré delia potrubie bez straty tlaku.



   KLIMAPRETEBA TIP: Ak máte obavy pred náročnou konfiguráciou a návrhom ARV systému, pokojne ich hoďte za hlavu. Pomocou softvéru AUX Design vám pomôžeme s automatickým dopočítaním ich priemeru a taktiež požadovaným počtom.




4. Komunikačná zbernica – dvojžilový kábel (A‑Bus) vedie napájanie aj dáta, vďaka čomu k systému možno pripojiť BACnet/Modbus BMS bránu pre vzdialený prístup a monitorovanie.


5. Snímače a regulátory – lokálne káblové alebo Wi‑Fi ovládače, centrálne dotykové panely, cloudová platforma pre servisné tímy.

Aké výhody má VRF/VRV/ARV?

VRF (VRV/ARV) kombinuje najnižšie prevádzkové náklady na trhu s rýchlou návratnosťou investície a najvyšším komfortom pre tých, ktorý sa v budove nachádzajú.

Energetická efektivita, ktorá sa premieta do faktúr

Kompresor v rámci invertorovej technológie plynulo mení otáčky, takže systém pracuje presne v takom výkone, aký budova v danej chvíli potrebuje. Pri čiastočnom zaťažení, ktoré tvorí 70 – 80 % ročnej prevádzky, len táto skutočnosť môže priniesť v priemere o 15 – 25 % nižšiu spotrebu v porovnaní s klasickými splitmi.

Navyše sa vďaka dvojtrubkovému riešeniu na vykurovanie iných miestností (napr. v tej časti kancelárskej budovy, ktorá je náveterná). Každá vnútorná jednotka má v rámci zónovej regulácie vlastný termostat, takže v miestnostiach, kde to práve nie je potrebné, nekúrime ani nechladíme. Takéto individuálne nastavenie teploty dokáže priniesť až 30 % úsporu v porovnaní s centrálne riadeným systémom bez zónovania.

Prevádzkové úspory a flexibilita montáže

VRF systémy obsahujú podstatne menej konštrukčných prvkov a navyše nepotrebujú kilometre vzduchotechnických potrubí, klapky, remeňové pohony ventilátorov ani iný špeciálny montážny materiál. V praxi to znamená citeľne nižšie servisné náklady a menej neplánovaných odstávok. Kompaktné medené potrubia (Ø 12 – 42 mm) a jediná vonkajšia jednotka výrazne zjednodušujú montáž aj v retrofitoch, kde je v šachtách minimum miesta.

Na úrovni prevádzky prináša ďalšie úspory inteligentné ovládanie, keďže BMS brána (BACnet/Modbus) alebo cloud AUX IoT umožňujú nepretržite sledovať výkon, spotrebu aj alarmy. Prediktívna diagnostika pomocou AI dokonca odhalí až 80 % potenciálnych závad ešte predtým, než prerastú do poruchy. A to sú pre majiteľa budovy ďalšie ušetrené servisné výjazdy.

Environmentálny rozmer a udržateľnosť

Pre niekoho formulka, pre uvedomelých majiteľov budov s vedomím, že ESG klope na dvere, dôležitý argument. Keďže VRF pracuje výlučne na elektrinu, odpadá priama spotreba fosílnych palív a emisie CO₂ klesajú o 41 – 68 % v porovnaní s tradičnými systémami. Elektrická prevádzka navyše otvára dvere k ďalšeimu prepojeniu s fotovoltikou a priamo podporuje prechod na obnoviteľné zdroje. A to je len ďalšie plus z pohľadu celkovej hodnoty budovy alebo v prípade hotelierstva či zeleného turizmu pri výbere vhodného zariadenia pre uvedomelých zákazníkov.

 Podčiarknuté, zrátané – VRV systém má výhody, ktoré presvedčia.

• Centralizované ovládanie – z jedného panela/BMS riadite všetkých max 150 vnútorných jednotiek v systéme.


• Diaľková regulácia cez BMS bránu – BACnet či Modbus umožnia meniť nastavenia a sledovať spotrebu odkiaľkoľvek.


• Automatická diagnostika porúch – AUX IoT vyhodí alarm ešte skôr, než dôjde k odstávke a skracuje servisný čas.


• EVI inteligentné odmrazovanie – optimalizuje cyklus defrost, takže výkon neklesá ani pri – 25 °C.


• Spoľahlivé vykurovanie do – 30 °C – ideálne pre horské hotely alebo logistické sklady v chladných regiónoch.


• Kaskádovanie do 400 kW – pre veľké projekty stačí prepojiť viaceré vonkajšie jednotky a výkon lineárne rastie.


• Kompatibilita so všetkými typmi vnútorných jednotiek – kazetové, kanálové, parapetné či nástenné. A všetko funguje v jednom okruhu bez zložitých prepojení.

Pre aké typy budov je VRF najlepšie riešenie?

VRF (VRV/ARV) stojí za zváženie v každej budove, kde je veľa zón s rozdielnymi tepelnými nárokmi, dlhé potrubné trasy a požiadavka na efektívnejšie hospodárenie. Ktoré sú to?

Kancelárske budovy a coworkingy

Najčastejším problémom sú v administratívnych budovách rôzne orientované krídla, veľké otvorené priestory a naopak komorné zasadačky a taktiež rozličná miera obsadenosti či využívania jednotlivých miestností. Vďaka zónovej regulácii dokáže VRF ušetriť až desiatky percent energie a udržať v potrebnom teplotnom rozsahu aj špeciálne miestnosti (serverovne a podobne).

Hotely, apartmánové domy a rezorty

Hotelové izby, lobby a wellness majú úplne odlišné teplotné nároky – navyše často potrebujú súčasne kúriť aj chladiť. VRF presmeruje odpadové teplo z chladených izieb na ohrev bazéna či chodieb, pracuje ticho a vďaka odmrazovaniu drží plný výkon aj v mínusových teplotách. Výsledkom je rýchla návratnosť investície v horizonte 3 až 7 rokov a maximálny komfort hostí.

Obchody, nákupné a obchodné centrá

Veľké presklené fasády, neustále meniaci sa nájomníci s rôznym typom tovaru a dlhá prevádzková doba vyžadujú flexibilitu. Modulárne VRF umožňuje plynulo pridávať alebo odoberať vnútorné jednotky podľa toho, ako sa priestory prenajímajú, a cez BMS bránu sa dá riadiť celé centrum z jedného miesta.

Nemocnice, polikliniky a laboratóriá

Zdravotnícke objekty spájajú sterilné operačné sály, čakárne so premenlivou obsadenosťou a lôžkové oddelenia s nepretržitou prevádzkou. VRF udrží teplotu aj vlhkosť v rozmedzí ± 0,5 °C, dokáže prepojiť kazetové, kanálové, parapetné  nástenné vnútorné jednotky a vďaka šikovnej diaľkovej diagnostike skracuje servisné zásahy bez narušenia chodu nemocnice.

Školy a univerzity

Triedy sa napĺňajú podľa rozvrhu, telocvičňa žije kvôli krúžkom aj popoludní a učebne pre informatiku produkujú veľké teplo. Zónovo riadené VRF kúri alebo chladí len v tých miestnostiach, ktoré sú práve využívané, čím výrazne znižuje neefektívne prevádzkové hodiny a šetrí často okresané rozpočty školských zariadení.

Prečo si vybrať práve AUX ARV (VRF)?

AUX ARV spája spoľahlivosť prémiových značiek, avšak za citeľne nižie náklady. K tomu si prirátajte dostupnú lokálnu logistiku (zo skladov Klima pre Teba v Galante alebo Piešťanoch), podporu v našom jazyku a softvér, ktorý zrýchli návrh z dní na hodiny.

Malé názorné porovnanie:

KLIMAPRETEBA TIP: Výber konkrétneho systému ARV (ARV Individual, ARV Mini a pod.) závisí vždy od individuálnych požiadaviek a nárokov konkrétnej budovy. Pre porovnanie odporúčame detailnejší produktový list s konkrétnymi údajmi. Alebo nás priamo kontaktujte, radi vám pomôžeme s výberom, konfiguráciou a odpoveďou na všetky prípadné otázky.

Najčastejšie otázky o VRF klimatizačných systémoch

1. Aký je rozdiel medzi VRF, VRV a ARV?

VRF (Variable Refrigerant Flow) označuje technológiu klimatizácie s premenlivým prietokom chladiva. VRV je len obchodný názov značky Daikin pre identický systém. ARV je zase označenie systému VRF od značky AUX, s rovnakým princípom systému.

2. Aká je maximálna dĺžka potrubí a prevýšenie systému AUX ARV?

Systémy AUX ARV umožňujú maximálnu dĺžku potrubí až do 1000 m s prevýšením medzi vonkajšou a najnižšou vnútornou jednotkou do 110 m. Potrubia sú z medi s jednoduchou montážou a flexibilným trasovaním.

3. Môžem pripojiť viac vnútorných jednotiek, než je výkon vonkajšej jednotky?

Áno, u AUX ARV je možné pripojenie vnútorných jednotiek s celkovým výkonom až o 30 % vyšším ako výkon vonkajšej jednotky. To umožňuje efektívne využiť simultánnosť prevádzky v rôznych zónach.

4. Koľko a aké typy vnútorných jednotiek môžem použiť v jednom systéme AUX ARV?

K systému AUX ARV je možné pripojiť až 150 vnútorných jednotiek rôznych typov (kazetové, kanálové, parapetné, nástenné a pod.). Rôzne typy môžete kombinovať podľa potrieb miestností.

5. Ako je riešené ovládanie jednotlivých zón vo VRF systémoch?

Každá vnútorná jednotka má vlastné ovládanie a termostat s reguláciou. Navyše je možné centrálne ovládanie cez BMS (BACnet/Modbus), ktoré umožňuje spravovať stovky jednotiek z jedného miesta a nastaviť individuálne časové harmonogramy prevádzky.

6. Aké sú servisné nároky VRF (ARV) systémov?

VRF vyžaduje pravidelnú základnú údržbu – čistenie filtrov a kontrolu chladiaceho okruhu. AUX ARV má inteligentnú diagnostiku, ktorá v prípade poruchy ihneď identifikuje problém, čo výrazne skracuje dobu servisných zásahov.

7. Aká je spoľahlivosť VRF systémov a ako je zabezpečená?

VRF systémy sú navrhnuté pre nepretržitú prevádzku s vysokou spoľahlivosťou. AUX ARV má integrované ochrany proti extrémnym tlakom, teplotám či výpadkom chladiva. EVI inteligentné odmrazovanie zabezpečuje stabilný výkon aj pri extrémnych podmienkach (do –30 °C).

Zaujal vás VRF/VRV/ARV systém a radi by ste toto riešenie ponúkli konkrétnemu zákazníkovi? Kontaktujte nás, v Klima pre Teba vám radi pomôžeme navrhnúť, dodať aj spustiť kompletný systém ARV na mieru, prípadne vám ho radi odprezentujeme na našich realizáciách.
