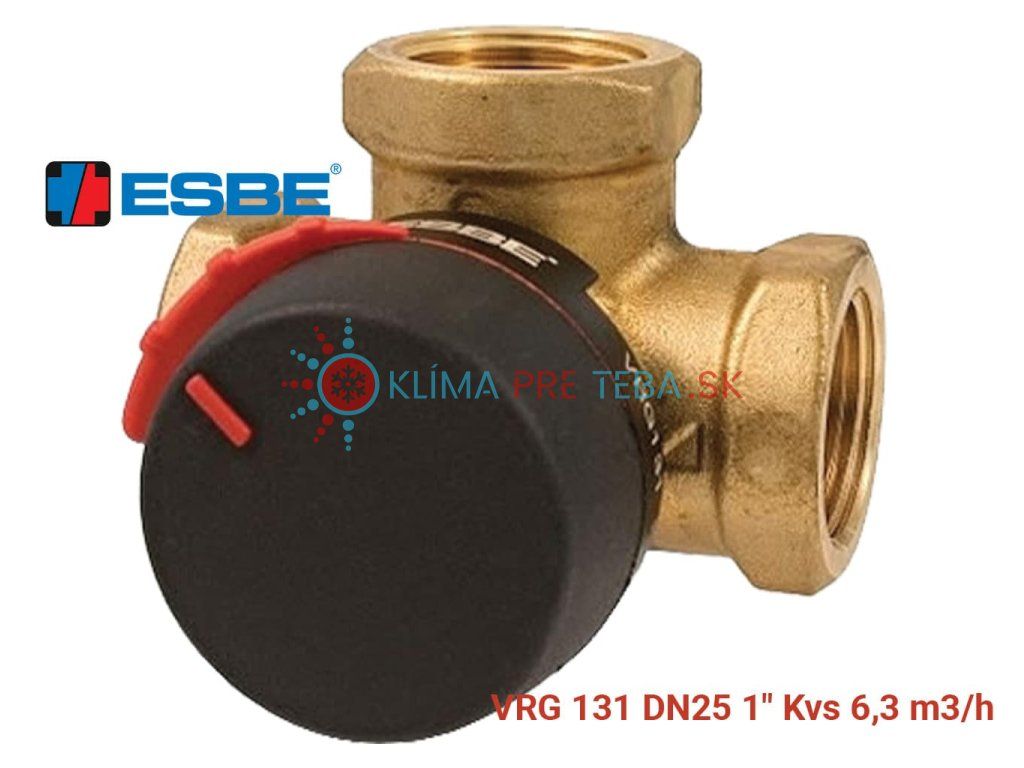

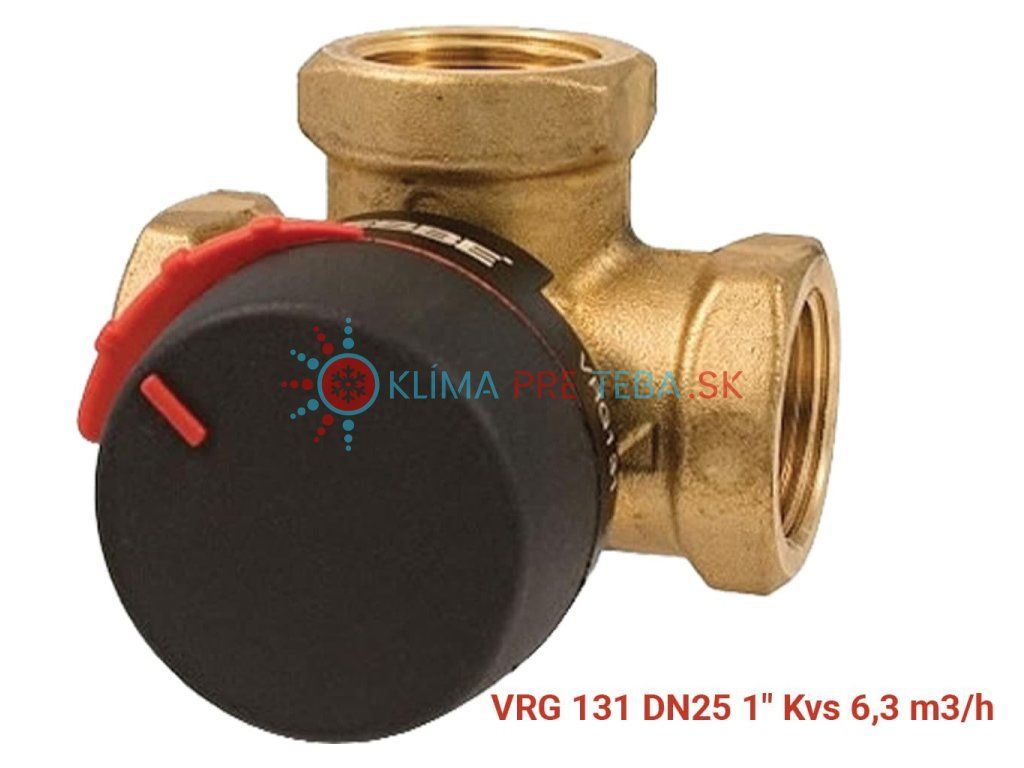

Trojcestný zmiešavací ventil ESBE VRG 131 DN25 1" Kvs 6,3 m3/h
Kód: 000040
Podrobný popis
Pre koho je to vhodné
ESBE VRG 131 DN25 1" Kvs 6,3 je vhodný pre kúrenárov, montážne firmy, servisných technikov aj projektantov, ktorí riešia reguláciu prietoku a teploty vo vykurovacích alebo chladiacich okruhoch.
Uplatní sa pri kotloch, akumulačných nádržiach, podlahovom kúrení, radiátorových vetvách, komfortnom chladení aj pri systémoch, kde je zdrojom energie tepelné čerpadlo. Pri správnom návrhu pomáha miešať teplú a vratnú vodu tak, aby okruh dostal požadovanú teplotu.
Kľúčové výhody
- ✅ Presná regulácia prietoku v 3-cestnom zapojení
- 🔧 Mosadzné telo vhodné pre profesionálne vykurovacie a chladiace inštalácie
- ⚡ Možnosť ručného ovládania alebo automatizácie pomocou servopohonu ESBE
- ♻️ Kompaktné rozmery uľahčujú montáž v kotolni alebo technickej miestnosti
- ❄️ Vhodný pre kúrenie, komfortné chladenie a zmiešavacie okruhy
Technické parametre
| Parameter | Hodnota | Poznámka |
|---|---|---|
| Výrobca | ESBE | Švédsky výrobca regulačných prvkov |
| Séria / model | VRG 131 / VRG130 | 3-cestný zmiešavací ventil |
| Objednávacie číslo | 11601000 | Podľa produktovej tabuľky ESBE |
| Menovitá svetlosť | DN25 | Pre potrubné pripojenie 1" |
| Pripojenie | Rp 1" vnútorný závit | Vnútorný závit podľa EN 10226-1 |
| Kvs | 6,3 m³/h | Hodnota Kvs pri tlakovej strate 1 bar |
| Tlaková trieda | PN 10 | Pracovný tlak 1 MPa / 10 bar |
| Teplota média | -10 až +110 °C | Dočasne max. +130 °C |
| Médiá | Vykurovacia voda, voda/glykol, voda/etanol | Glykol max. 50 %, etanol max. 28 % |
| Rozmery A / B / C / D / E | 41 / 82 / 34 / 52 / 41 mm | Podľa technickej tabuľky ESBE |
| Hmotnosť | 0,70 kg | Bez obalu |
| Servopohon | Kompatibilný s ESBE | Vhodný napr. pre sériu ARA600 podľa typu regulácie |
Ako to funguje

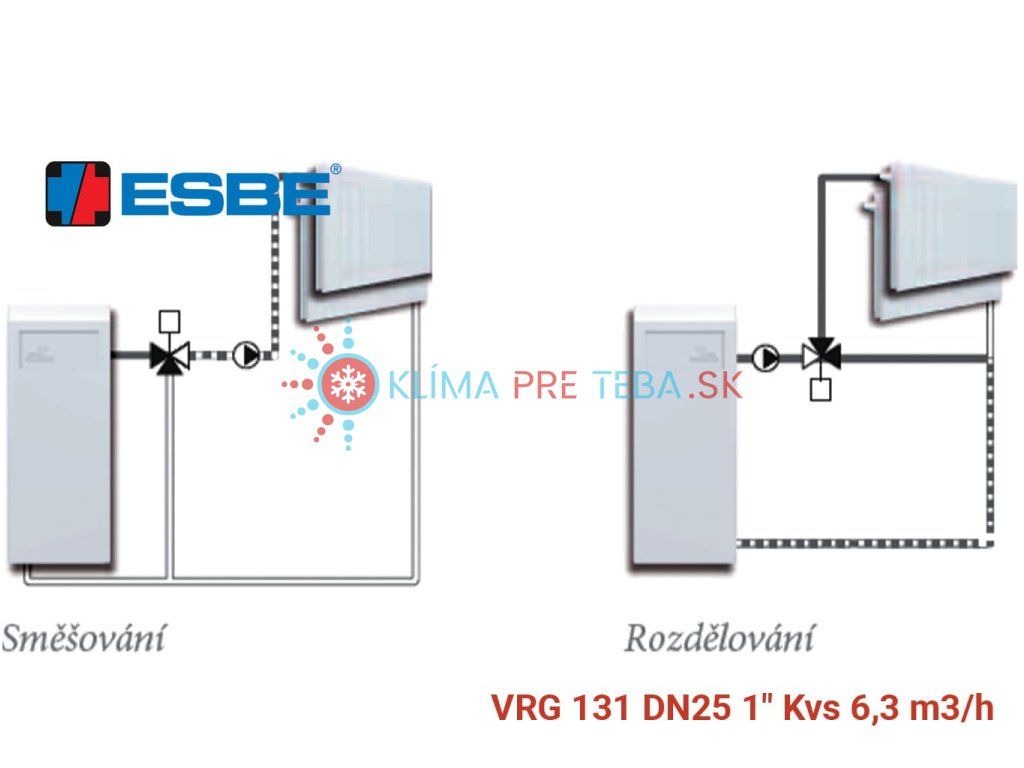

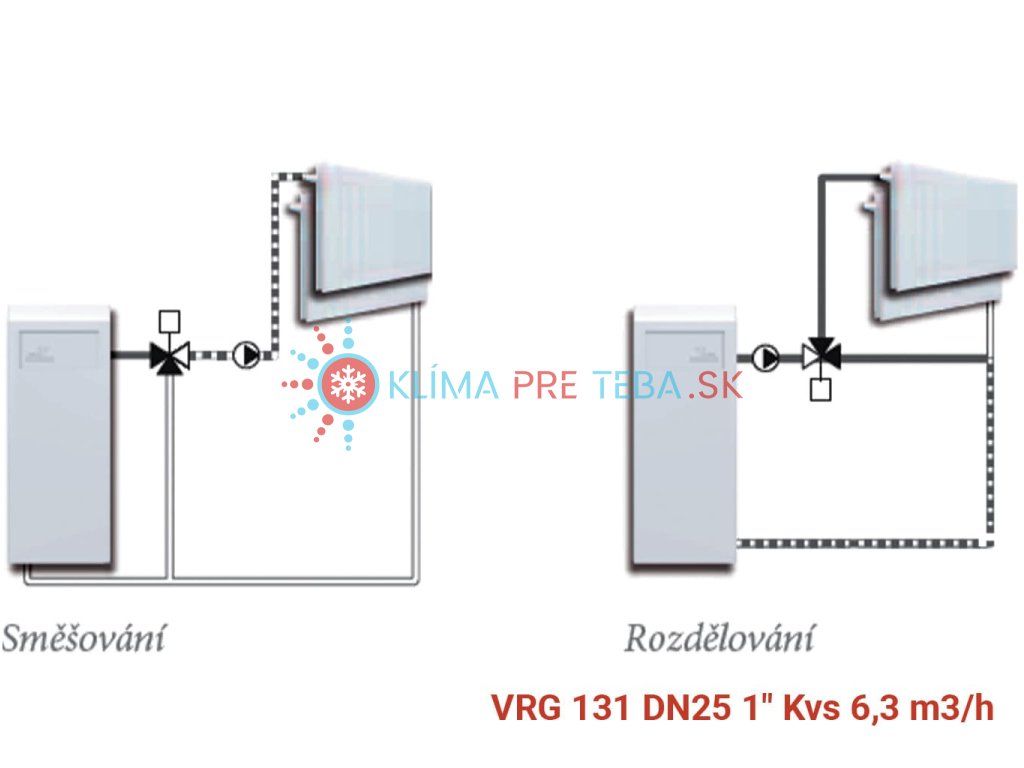

Trojcestný zmiešavací ventil reguluje pomer medzi dvoma prúdmi vody v systéme. V zmiešavacom zapojení primiešava vratnú vodu do teplej vody zo zdroja, čím pomáha dosiahnuť požadovanú teplotu do vykurovacieho okruhu.
V rozdeľovacom zapojení môže meniť smer alebo pomer prietoku medzi dvoma vetvami. Pri ručnom nastavení sa poloha ventilu nastavuje ovládacím gombíkom. Po doplnení servopohonu ESBE môže ventil pracovať automaticky podľa pokynov regulátora, napríklad pri podlahovom kúrení alebo pri systéme s tepelným čerpadlom.
Montáž, servis a bezpečnosť
Montáž má vykonať kvalifikovaný odborník podľa projektovej dokumentácie, smeru prietoku a požiadaviek konkrétneho vykurovacieho alebo chladiaceho systému. Pred výberom skontrolujte DN, typ závitu, hodnotu Kvs, tlakové pomery a kompatibilitu so servopohonom.
Pri údržbe odporúčame pravidelne kontrolovať tesnosť spojov, funkciu ovládania a čistotu vykurovacej vody. Pri systémoch s tepelným čerpadlom, podlahovým kúrením alebo komfortným chladením je dôležité dodržať aj požadované parametre média a kvalitu vody v okruhu.
Porovnanie
| Model | DN | Kvs | Pripojenie | Kedy zvoliť |
|---|---|---|---|---|
| ✅ ESBE VRG131 11601000 | DN25 | 6,3 | Rp 1" | Odporúčané pre 1" okruh s požiadavkou na Kvs 6,3 |
| ESBE VRG131 11601100 | DN25 | 10 | Rp 1" | Pre vyšší prietok pri rovnakom DN25 pripojení |
| ESBE VRG131 11600900 | DN20 | 6,3 | Rp 3/4" | Pre menšie potrubie DN20 s rovnakou hodnotou Kvs |
FAQ - Otázky a odpovede
Na čo slúži trojcestný zmiešavací ventil?
Slúži na reguláciu prietoku a teploty v okruhu. Najčastejšie mieša teplú vodu zo zdroja s vratnou vodou zo systému.
Je ESBE VRG 131 DN25 vhodný pre tepelné čerpadlo?
Áno, môže byť súčasťou vykurovacieho systému s tepelným čerpadlom, ak zodpovedá projektu, prietoku, teplotám a požiadavkám regulácie.
Čo znamená Kvs 6,3?
Kvs 6,3 m³/h vyjadruje prietok ventilu pri tlakovej strate 1 bar. Je to dôležitý údaj pri návrhu hydrauliky systému.
Má ventil vnútorný alebo vonkajší závit?
Tento model ESBE VRG131 má vnútorný závit Rp 1".
Dá sa ventil ovládať servopohonom?
Áno, ventil je vhodný na kombináciu so servopohonmi ESBE, napríklad podľa typu regulácie a požadovaného riadiaceho signálu.
Je vhodný aj pre chladenie?
Áno, séria VRG130 je určená pre vykurovacie aj chladiace aplikácie, ak sú dodržané technické limity média a systému.
Aký je rozdiel medzi Kvs 6,3 a Kvs 10?
Kvs 10 umožňuje vyšší prietok pri rovnakej tlakovej strate. Výber závisí od výpočtového prietoku, tlakovej straty a návrhu okruhu.
Môžem ventil namontovať svojpomocne?
Odporúčame odbornú montáž. Nesprávne zapojenie môže zhoršiť reguláciu, zvýšiť tlakové straty alebo spôsobiť nesprávnu teplotu v okruhu.
Doplnky a príslušenstvo
- Servopohon ESBE ARA 651 3-bodový, 230 V
- Regulátory pre zmiešavacie okruhy
- Izolácia potrubí pre vykurovacie rozvody
- Montážny materiál pre kotolne a technické miestnosti
- Armatúry, spätné ventily a komponenty pre tepelné čerpadlá
✅ Potrebujete poradiť s výberom Kvs alebo servopohonu? 🚚 Zabezpečíme rýchle dodanie. 🛠️ Pomôžeme s výberom príslušenstva pre montáž a servis. 🧊 V ponuke nájdete overené značky pre kúrenie, chladenie a klimatizácie.
Objednajte ešte dnes ❄️
