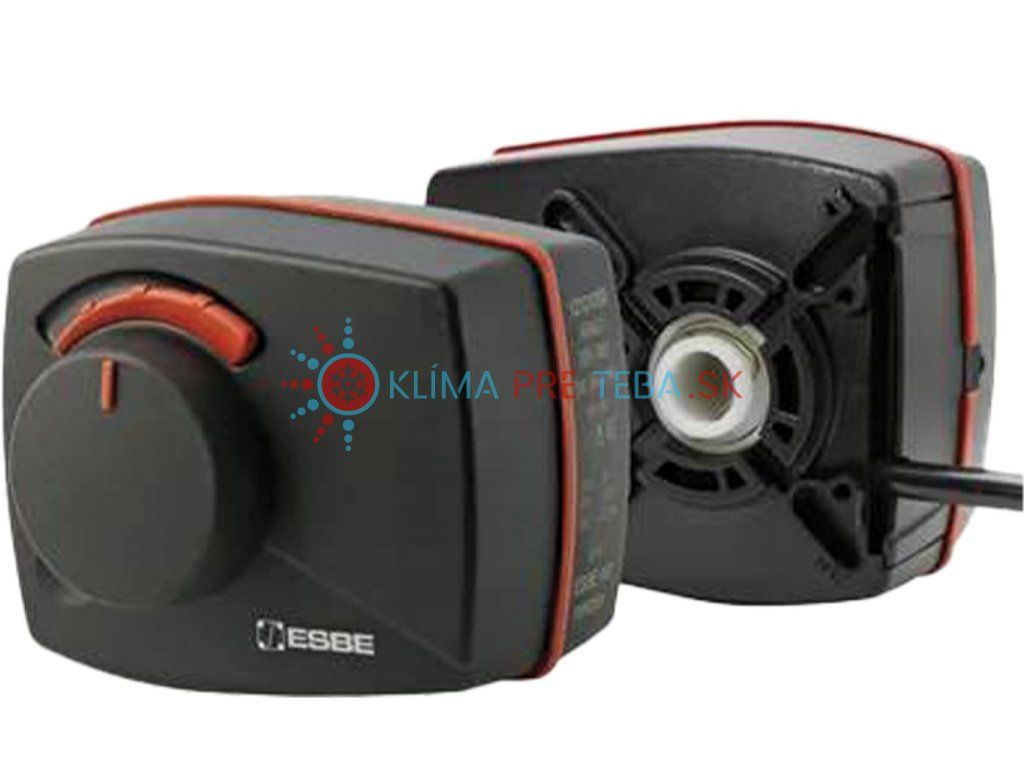

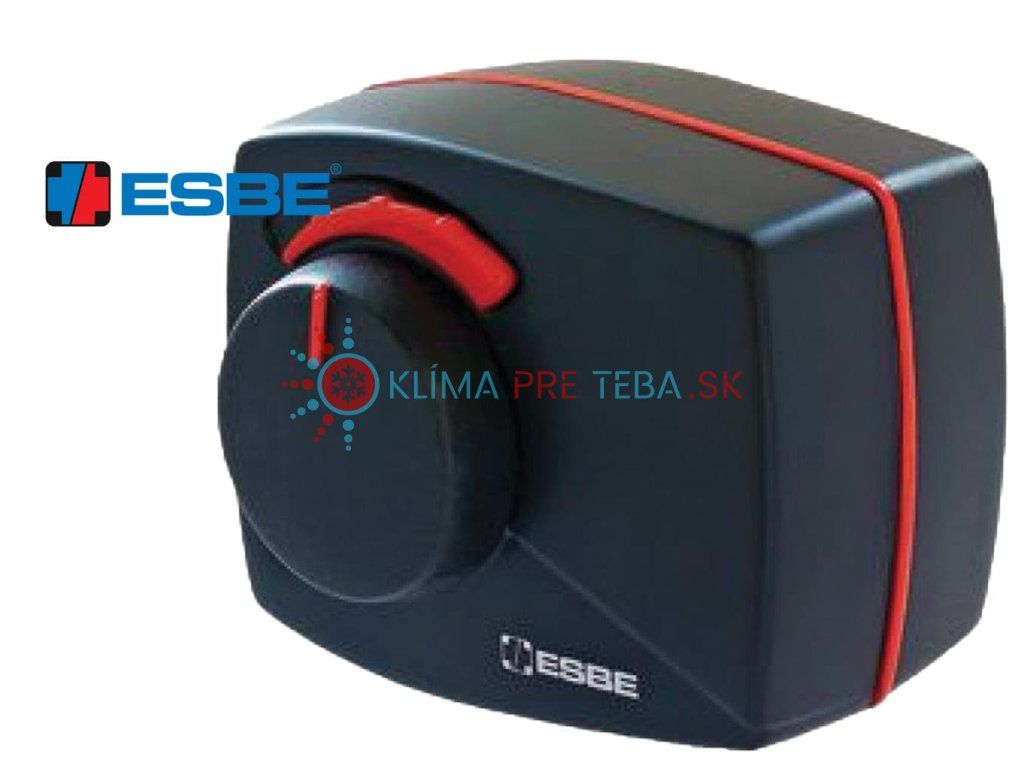

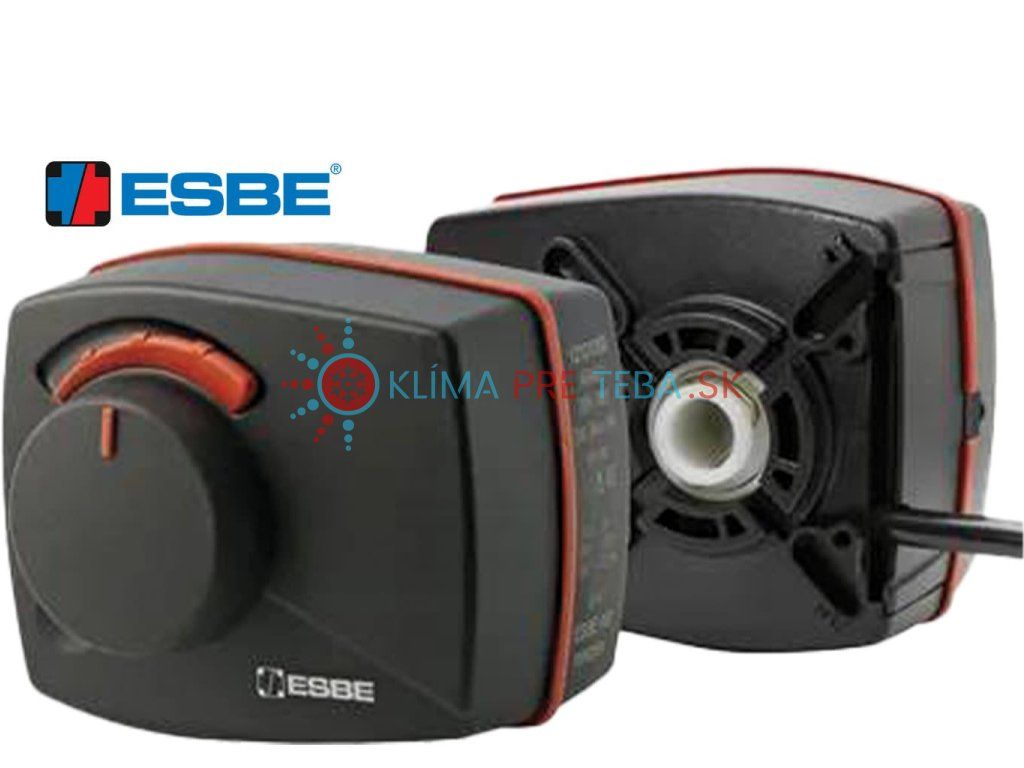

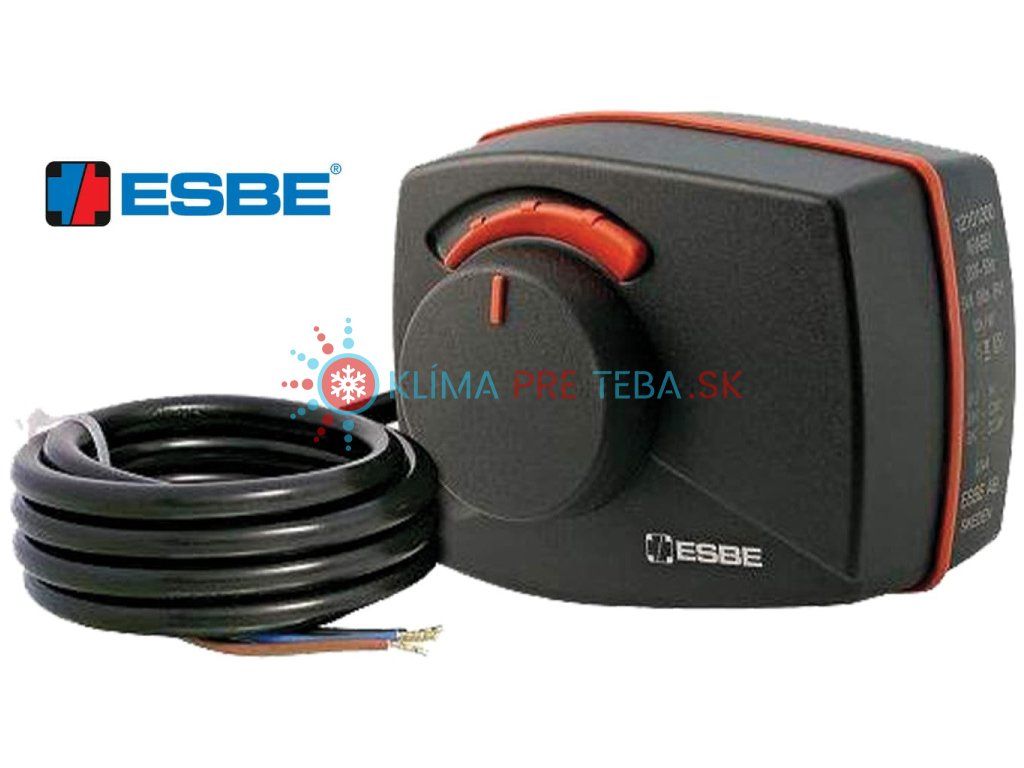

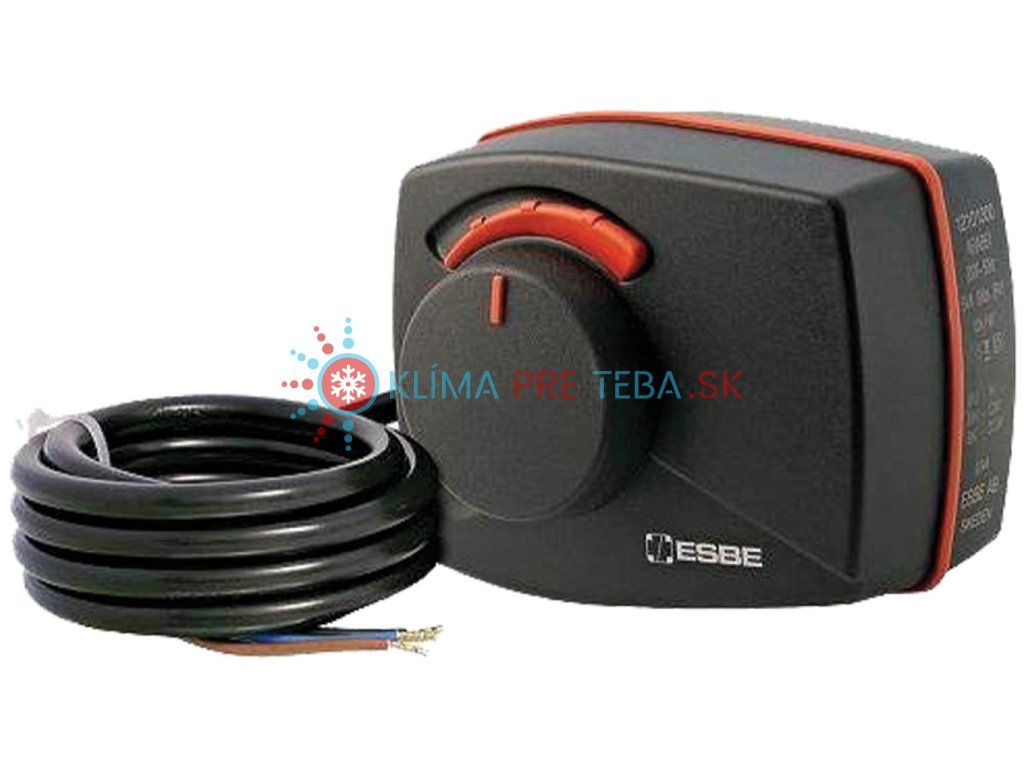

Servopohon ESBE ARA 651 3-bodový, 230V, beh 60s
Kód: 4799
Podrobný popis
Pre koho je to vhodné
ESBE ARA 651 je 3-bodový servopohon pre profesionálnu reguláciu rotačných zmiešavacích ventilov. Využijú ho kúrenári, montážnici TZB, servisní technici aj realizačné firmy pri zostavách pre podlahové kúrenie, radiátorové okruhy, kotolne, chladiace rozvody a vodnú časť systémov s tepelným čerpadlom.
Servopohon je vhodný tam, kde regulátor posiela 3-bodový signál na otváranie a zatváranie ventilu. Pomáha plynulo miešať prívodnú a vratnú vodu tak, aby systém držal požadovanú teplotu vykurovacej alebo chladiacej vody.
Kľúčové výhody
- ✅ Presná regulácia zmiešavacieho ventilu – 3-bodové SPDT ovládanie umožňuje regulátoru nastavovať polohu ventilu podľa potreby systému.
- ⚡ Napájanie 230 V AC – vhodné pre bežné regulačné zostavy vo vykurovaní a technických miestnostiach.
- 🔧 Chod 60 s / 90° – vyvážená rýchlosť prestavenia pre stabilnú reguláciu teploty vody.
- ✅ Krútiaci moment 6 Nm – určený pre rotačné zmiešavacie ventily ESBE v rozsahu DN 15–50.
- ♻️ Manuálne ovládanie – ventil je možné ovládať aj ručne pomocou prvku na prednej strane servopohonu.
- ❄️ Pre kúrenie aj chladenie – vhodný pre systémy s kotlom, akumulačnou nádržou, podlahovým kúrením aj tepelným čerpadlom vzduch-voda.

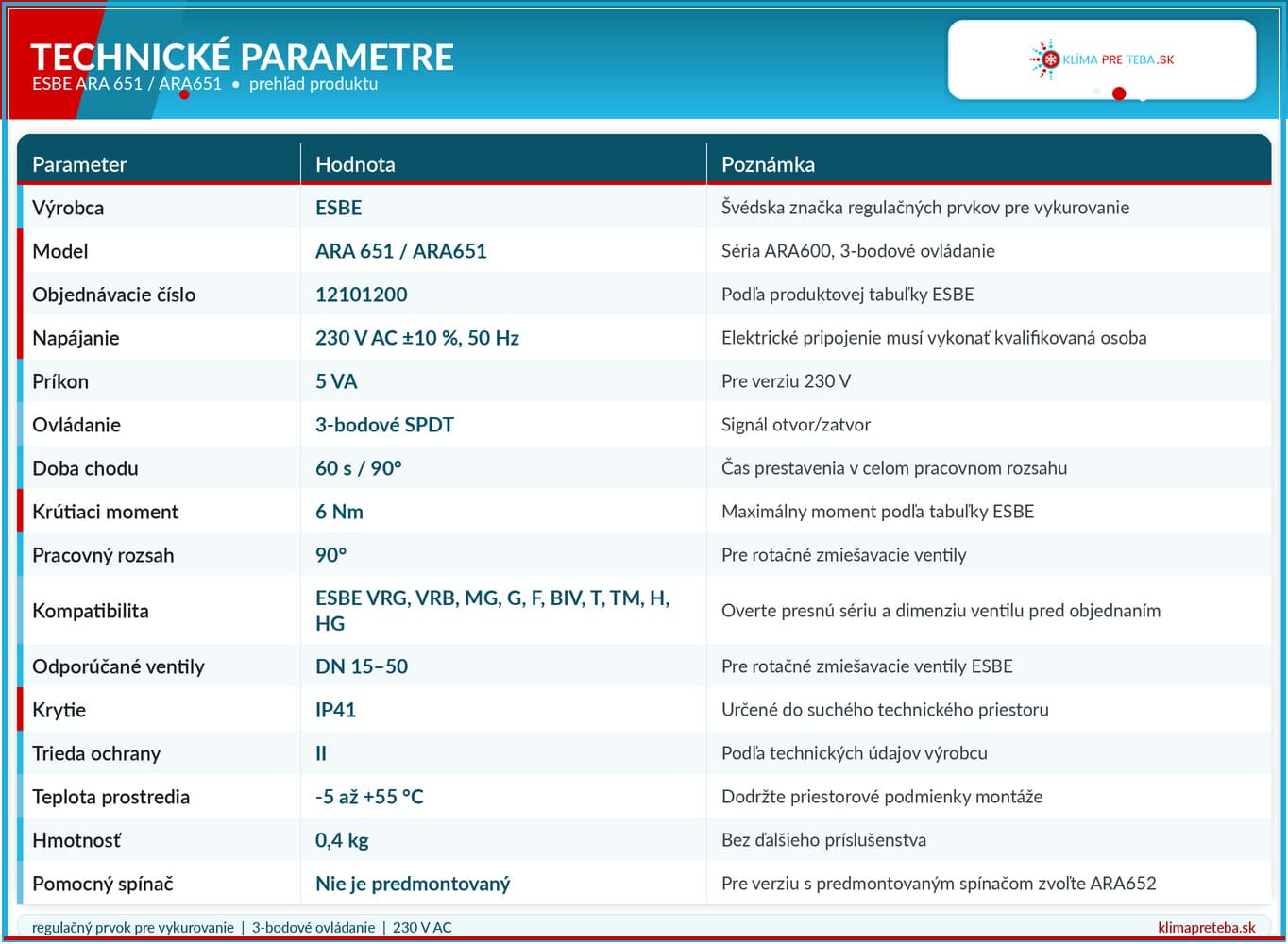

Technické parametre
| Parameter | Hodnota | Poznámka |
|---|---|---|
| Výrobca | ESBE | Švédska značka regulačných prvkov pre vykurovanie |
| Model | ARA 651 / ARA651 | Séria ARA600, 3-bodové ovládanie |
| Objednávacie číslo | 12101200 | Podľa produktovej tabuľky ESBE |
| Napájanie | 230 V AC ±10 %, 50 Hz | Elektrické pripojenie musí vykonať kvalifikovaná osoba |
| Príkon | 5 VA | Pre verziu 230 V |
| Ovládanie | 3-bodové SPDT | Signál otvor/zatvor |
| Doba chodu | 60 s / 90° | Čas prestavenia v celom pracovnom rozsahu |
| Krútiaci moment | 6 Nm | Maximálny moment podľa tabuľky ESBE |
| Pracovný rozsah | 90° | Pre rotačné zmiešavacie ventily |
| Kompatibilita | ESBE VRG, VRB, MG, G, F, BIV, T, TM, H, HG | Overte presnú sériu a dimenziu ventilu pred objednaním |
| Odporúčané ventily | DN 15–50 | Pre rotačné zmiešavacie ventily ESBE |
| Krytie | IP41 | Určené do suchého technického priestoru |
| Trieda ochrany | II | Podľa technických údajov výrobcu |
| Teplota prostredia | -5 až +55 °C | Dodržte priestorové podmienky montáže |
| Hmotnosť | 0,4 kg | Bez ďalšieho príslušenstva |
| Pomocný spínač | Nie je predmontovaný | Pre verziu s predmontovaným spínačom zvoľte ARA652 |
Ako to funguje
Servopohon ESBE ARA 651 otáča hriadeľom zmiešavacieho ventilu v rozsahu 90°. Regulátor vykurovania posiela 3-bodový signál – jeden smer ventil otvára, druhý smer ho zatvára. Tým sa mení pomer teplej a vratnej vody v zmiešavacom okruhu.
V praxi to znamená stabilnejšiu teplotu vody pre podlahové kúrenie, radiátory alebo chladiaci okruh. Pri systéme, kde pracuje tepelné čerpadlo vzduch-voda, pomáha správne riadiť teplotu vody za zmiešavacím ventilom. V prípade potreby je možné ventil ovládať aj manuálne cez predný ovládací prvok.
Montáž, servis a bezpečnosť
Servopohon montujte iba na kompatibilný rotačný zmiešavací ventil a pred montážou skontrolujte typ ventilu, napájanie a spôsob riadenia regulátora. Elektrické pripojenie 230 V musí vykonať kvalifikovaná osoba podľa platných predpisov a schémy výrobcu.
- 🔧 Pred zapojením vždy odpojte napájanie.
- ✅ Overte správny smer otvárania a zatvárania ventilu.
- ⚡ Nepoužívajte servopohon v prostredí mimo rozsahu -5 až +55 °C.
- ♻️ Pri servise skontrolujte pevnosť uchytenia, kábel a voľný chod ventilu.
- ❄️ Servopohon je súčasťou vodnej regulácie; nezasahuje do chladiaceho okruhu klimatizácie ani tepelného čerpadla.
Pri zariadeniach s chladivom R32 alebo inými F-plynmi platí: Montáž a plnenie vykonáva certifikovaný technik.

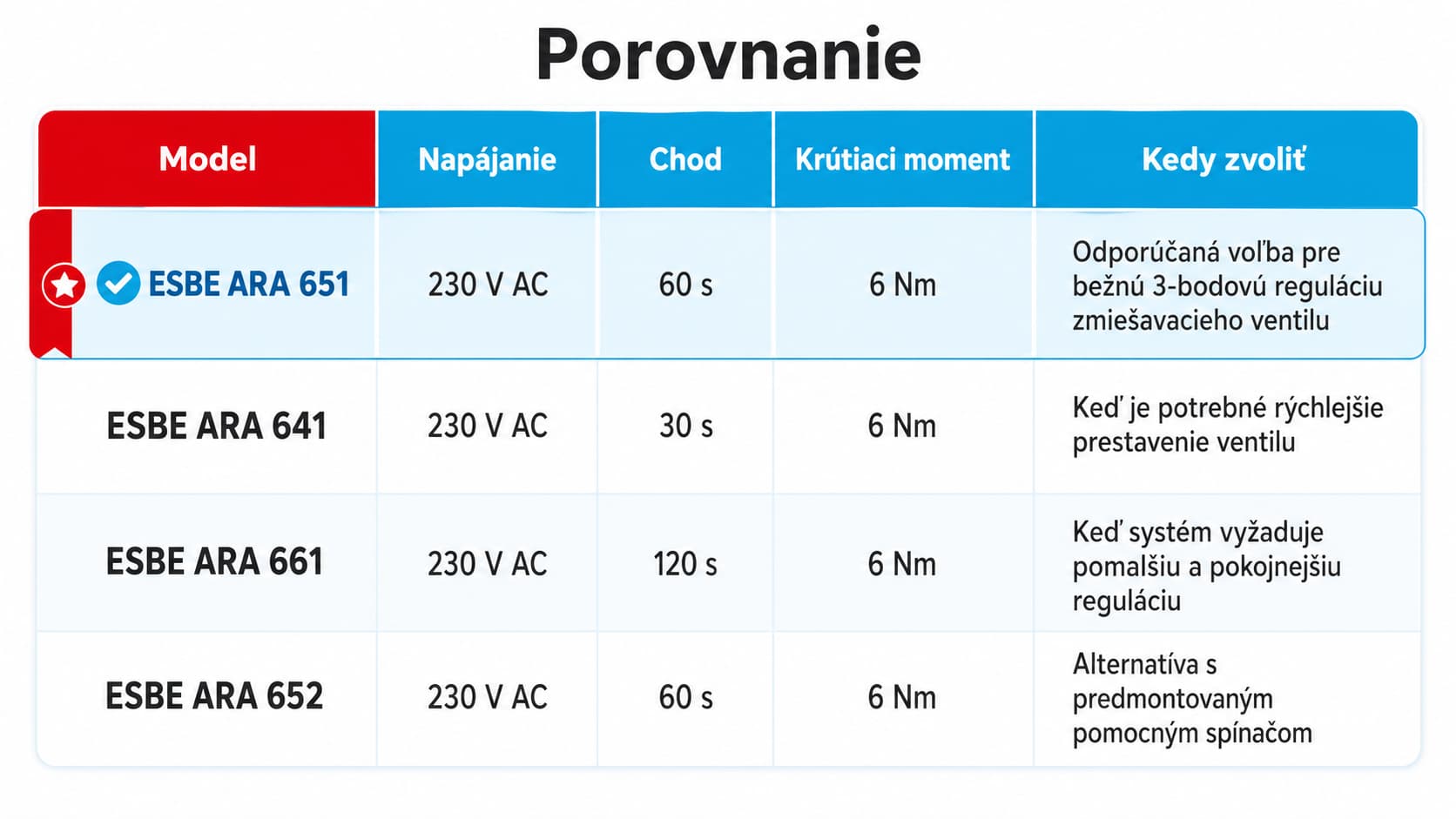

Porovnanie
| Model | Napájanie | Chod | Krútiaci moment | Kedy zvoliť |
|---|---|---|---|---|
| ✅ ESBE ARA 651 | 230 V AC | 60 s | 6 Nm | Odporúčaná voľba pre bežnú 3-bodovú reguláciu zmiešavacieho ventilu |
| ESBE ARA 641 | 230 V AC | 30 s | 6 Nm | Keď je potrebné rýchlejšie prestavenie ventilu |
| ESBE ARA 661 | 230 V AC | 120 s | 6 Nm | Keď systém vyžaduje pomalšiu a pokojnejšiu reguláciu |
| ESBE ARA 652 | 230 V AC | 60 s | 6 Nm | Alternatíva s predmontovaným pomocným spínačom |
FAQ - Otázky a odpovede
Na čo slúži servopohon ESBE ARA 651?
Slúži na automatické ovládanie rotačného zmiešavacieho ventilu vo vykurovacích a chladiacich systémoch. Reguluje polohu ventilu podľa signálu z regulátora.
Je ESBE ARA 651 vhodný pre tepelné čerpadlo?
Áno, môže byť použitý vo vodnej časti systému s tepelným čerpadlom, napríklad pri regulácii zmiešavacieho okruhu pre podlahové kúrenie alebo vykurovacie vetvy.
Aké ovládanie používa tento servopohon?
Model ARA 651 používa 3-bodové SPDT ovládanie. Regulátor vysiela samostatný signál pre pohyb jedným alebo druhým smerom.
Aký je rozdiel medzi ARA 651 a ARA 652?
ARA 651 je verzia bez predmontovaného pomocného spínača. ARA 652 má rovnaké základné parametre, ale obsahuje predmontovaný pomocný spínač.
Aký ventil je kompatibilný s ESBE ARA 651?
Servopohon je určený pre rotačné zmiešavacie ventily ESBE, najmä série VRG a VRB, a je použiteľný aj s ďalšími sériami ESBE podľa adaptéra a technických údajov výrobcu.
Môže sa ventil ovládať ručne?
Áno, séria ARA600 umožňuje manuálne ovládanie pomocou ovládacieho prvku na prednej strane servopohonu.
Je servopohon vhodný do exteriéru?
Nie je to odporúčané. Krytie IP41 je určené skôr pre suché technické priestory, napríklad kotolňu, technickú miestnosť alebo rozvádzačovú zónu systému.
Kto môže zapojiť servopohon 230 V?
Elektrické zapojenie musí vykonať kvalifikovaná osoba. Pri napätí 230 V nejde o svojpomocnú montáž bez odbornej spôsobilosti.
Doplnky a príslušenstvo
- 🔧 Zmiešavacie ventily ESBE VRG a VRB
- 🔧 Adaptérové sady ESBE pre kompatibilné ventily
- ⚡ Regulátory vykurovania s 3-bodovým výstupom
- ✅ Izolácia potrubí pre vykurovacie a chladiace rozvody
- ♻️ Montážny materiál pre technickú miestnosť
- 🛠️ Náradie pre montáž a servis vykurovacích systémov
Potrebujete overiť kompatibilitu s ventilom?
✅ Poradenstvo pri výbere · 🚚 rýchle dodanie · 🛠️ montážne príslušenstvo · 🧊 riešenia pre kúrenie, chladenie a tepelné čerpadlá
Objednajte ESBE ARA 651 ešte dnes ❄️
Dodatočné parametre
| Kategória: | Tepelné čerpadlá AUX |
|---|---|
| Záruka: | 2 roky |
