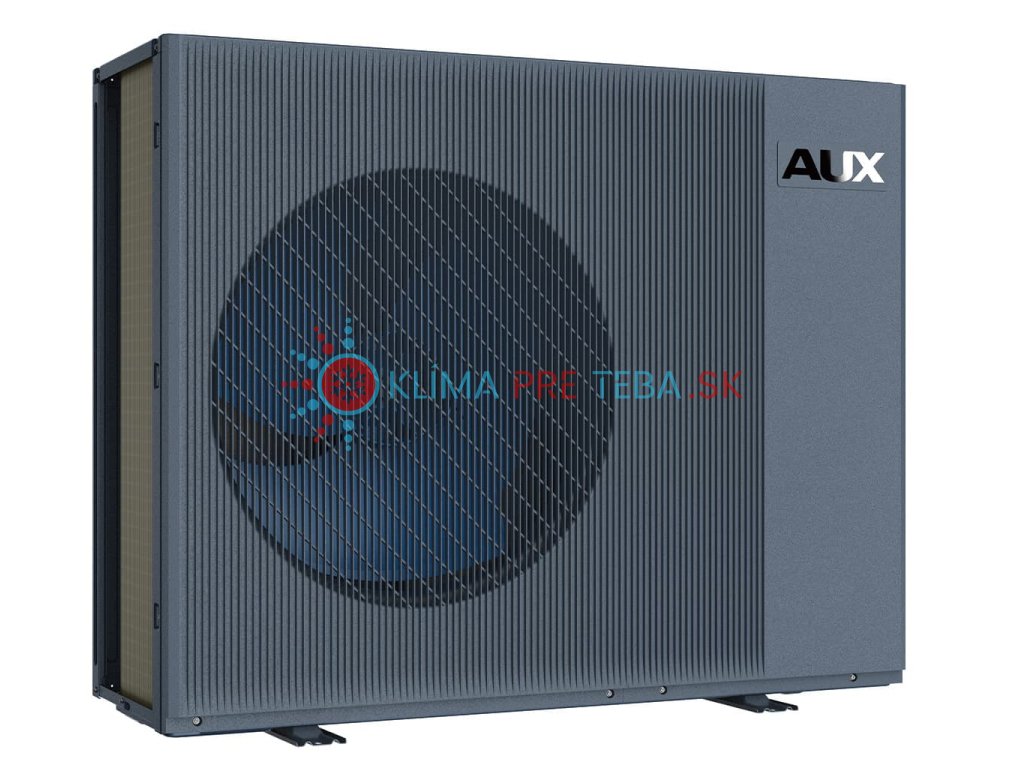

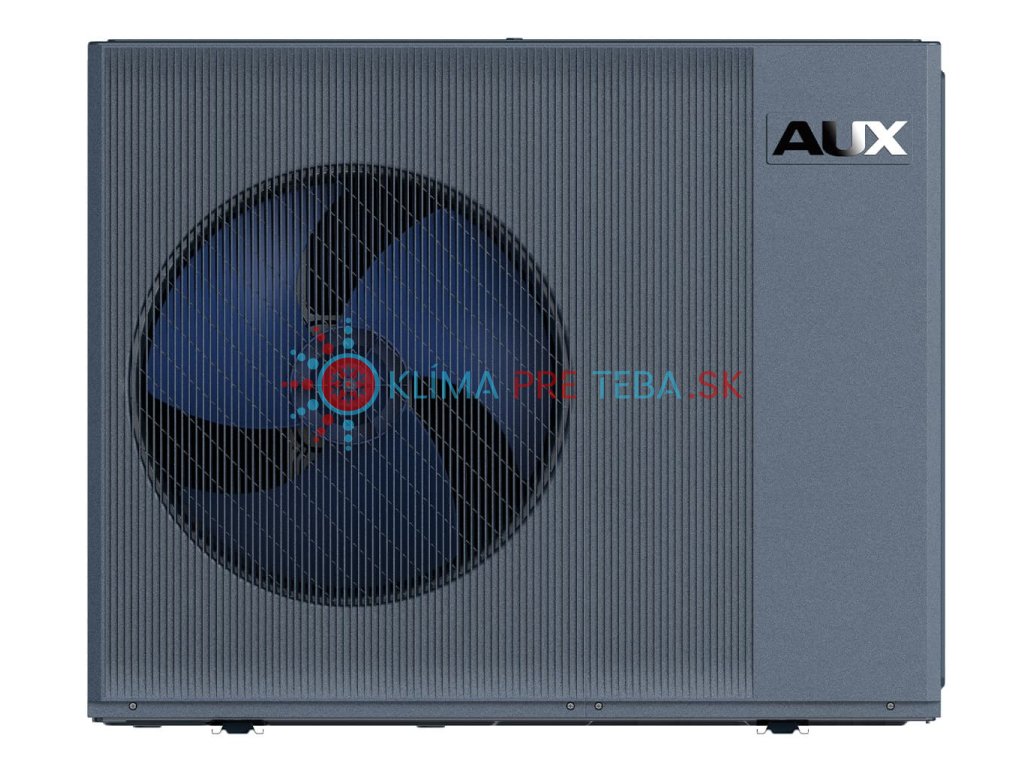

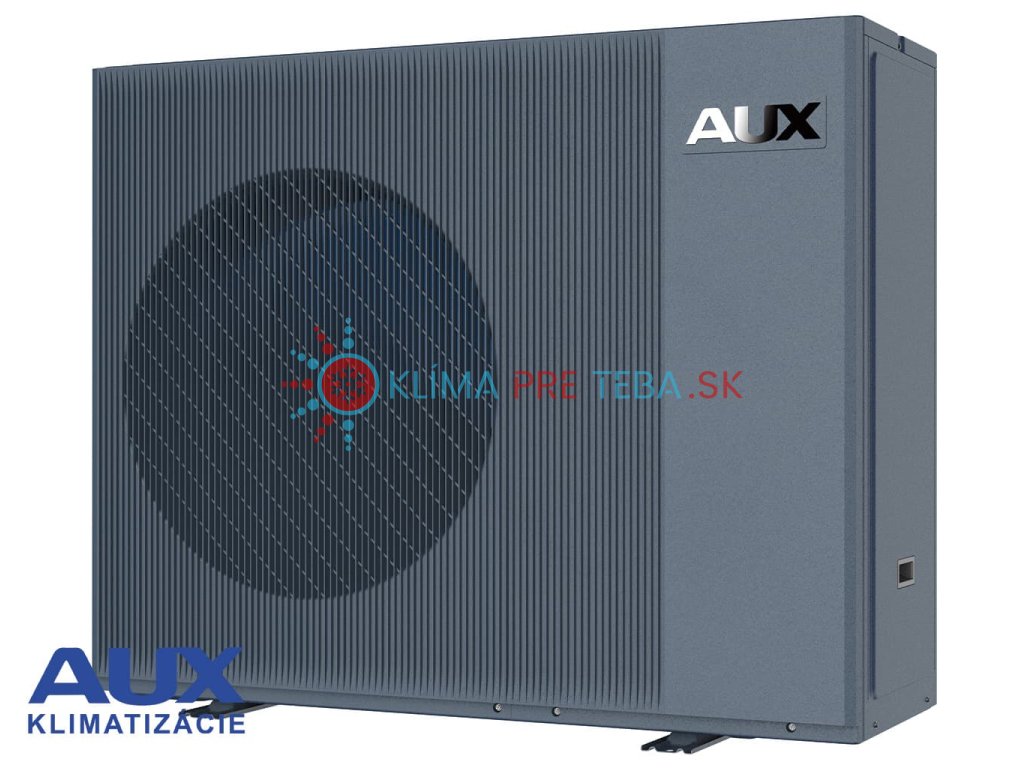

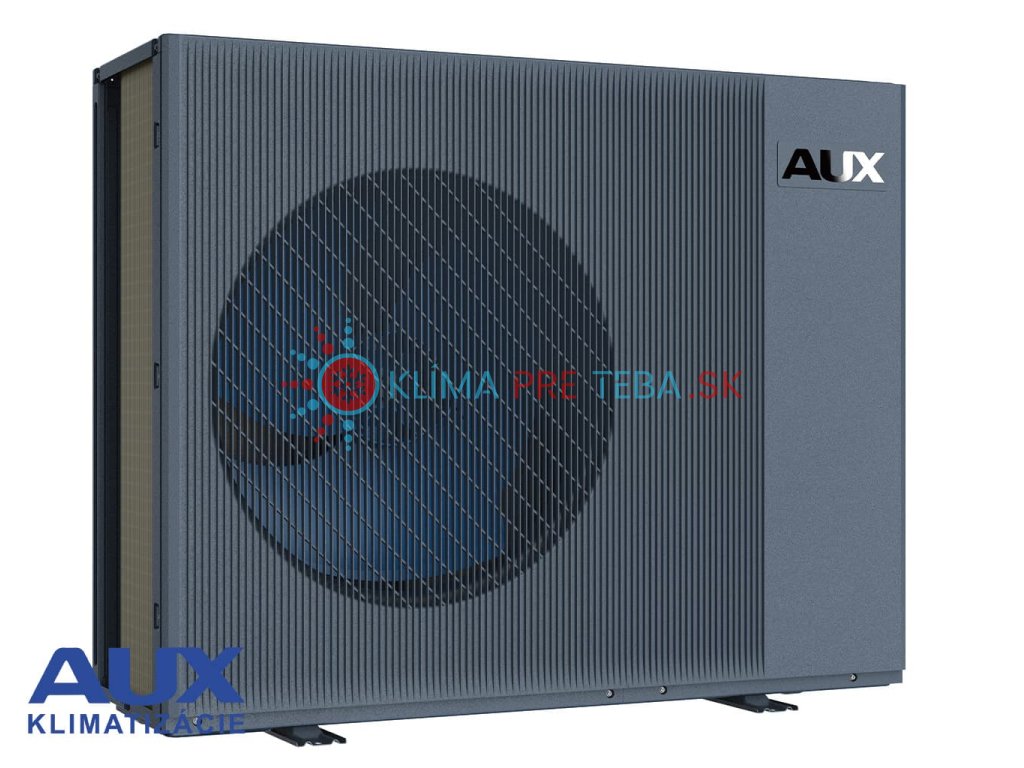

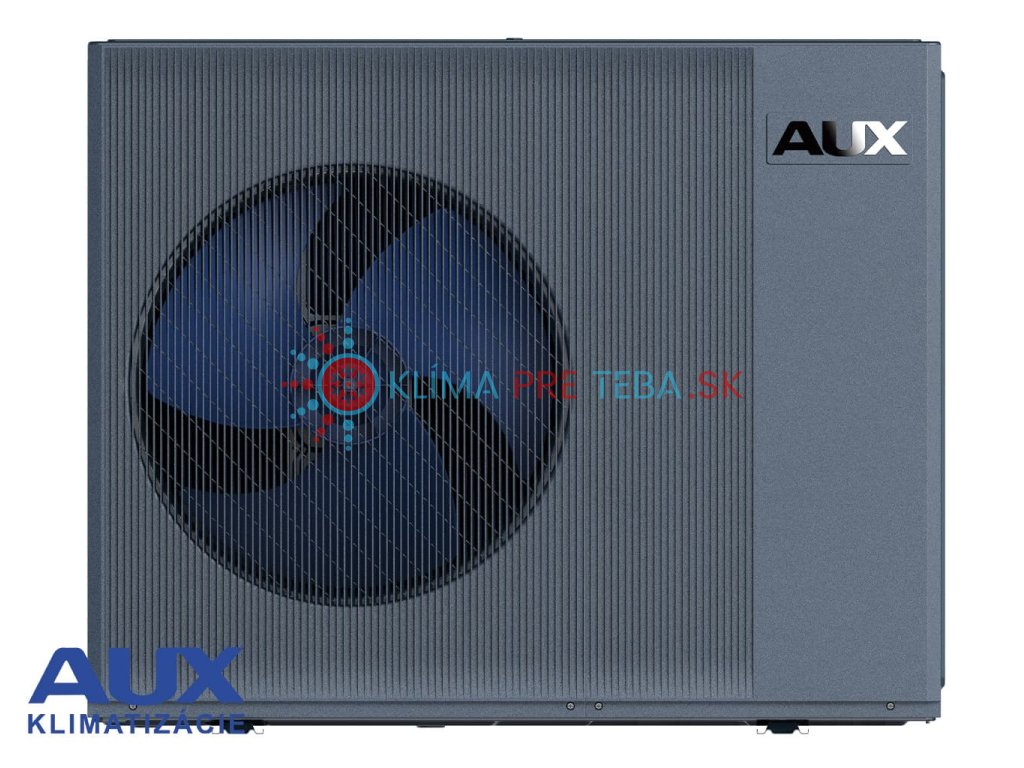

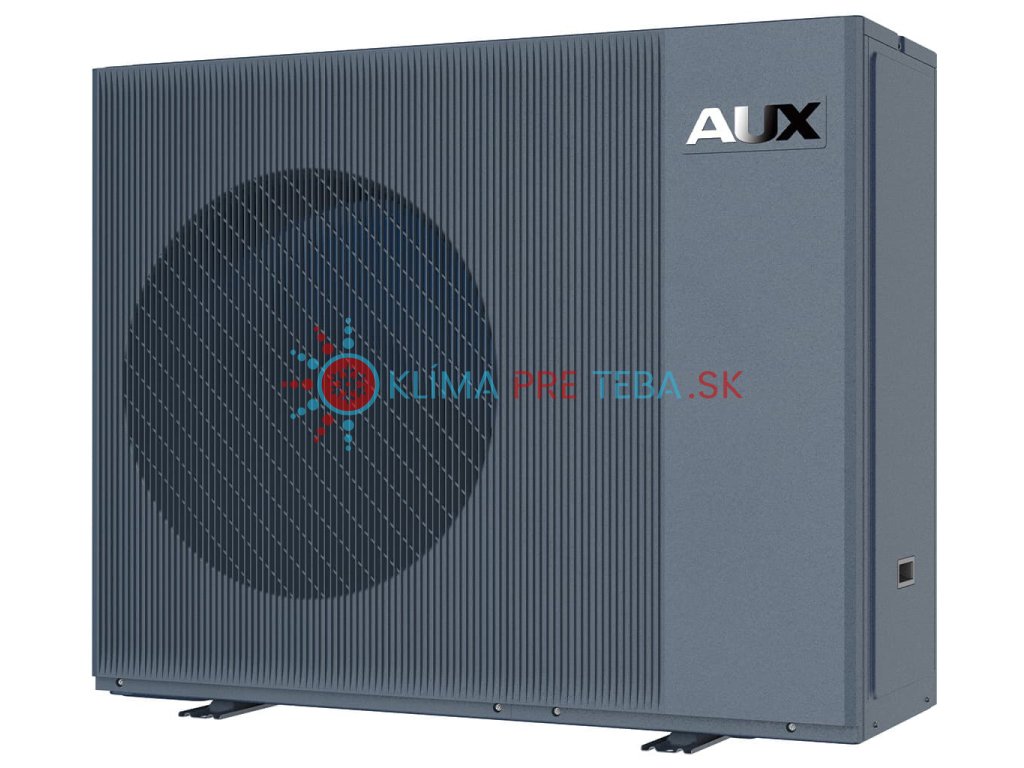

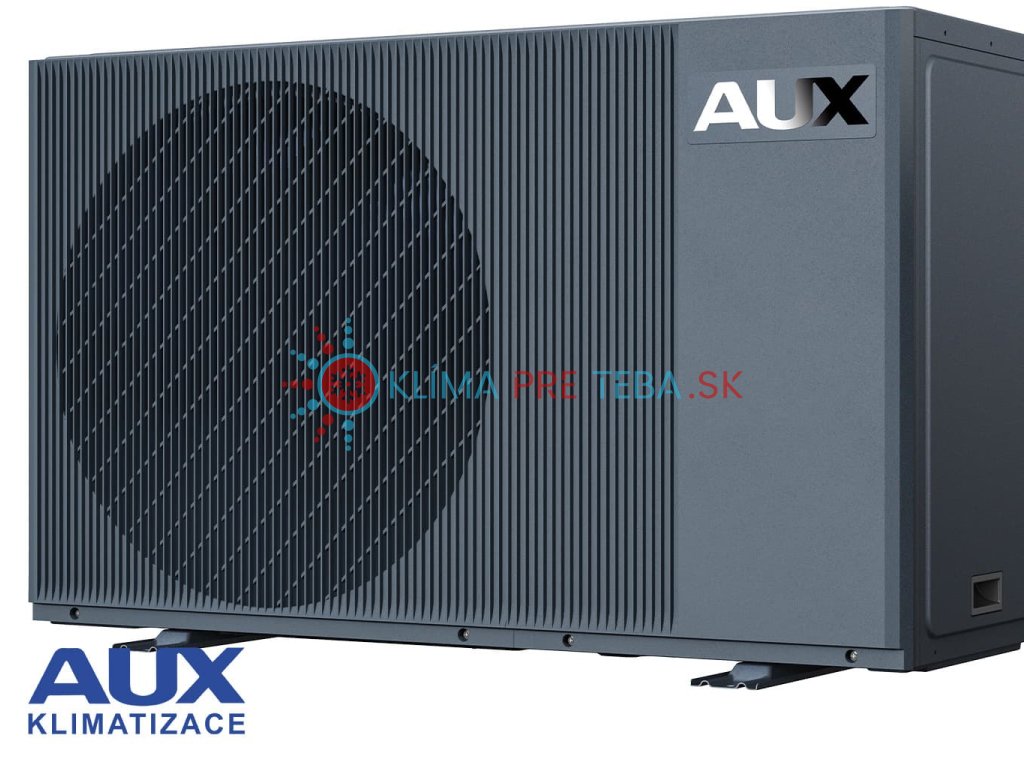

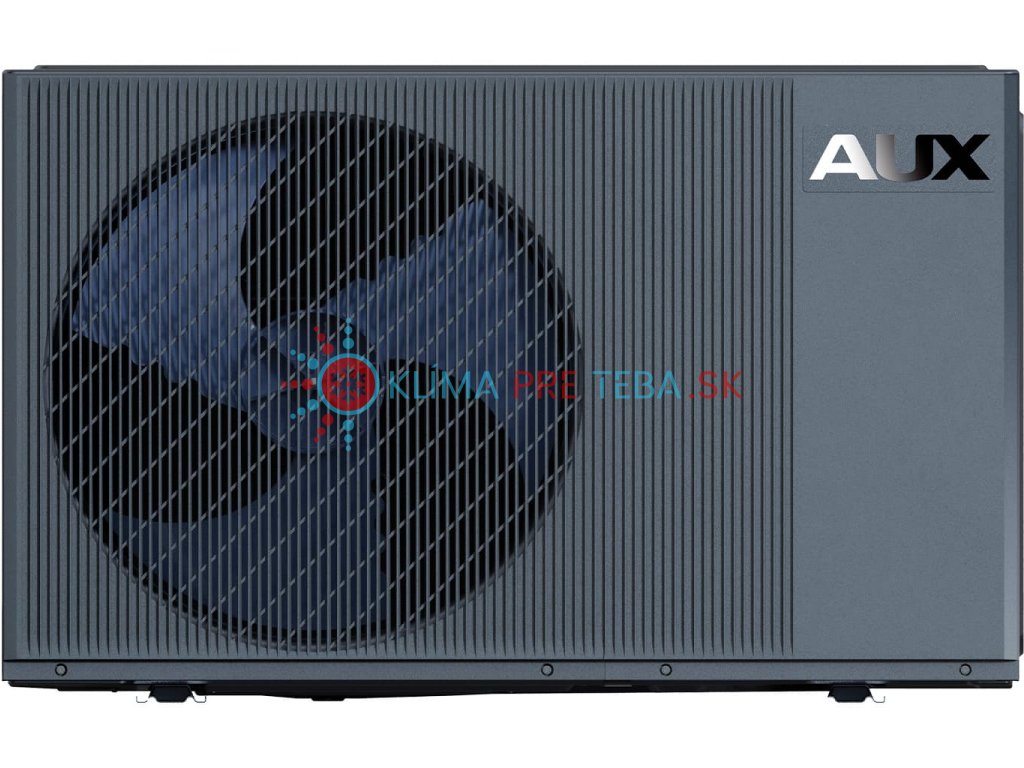

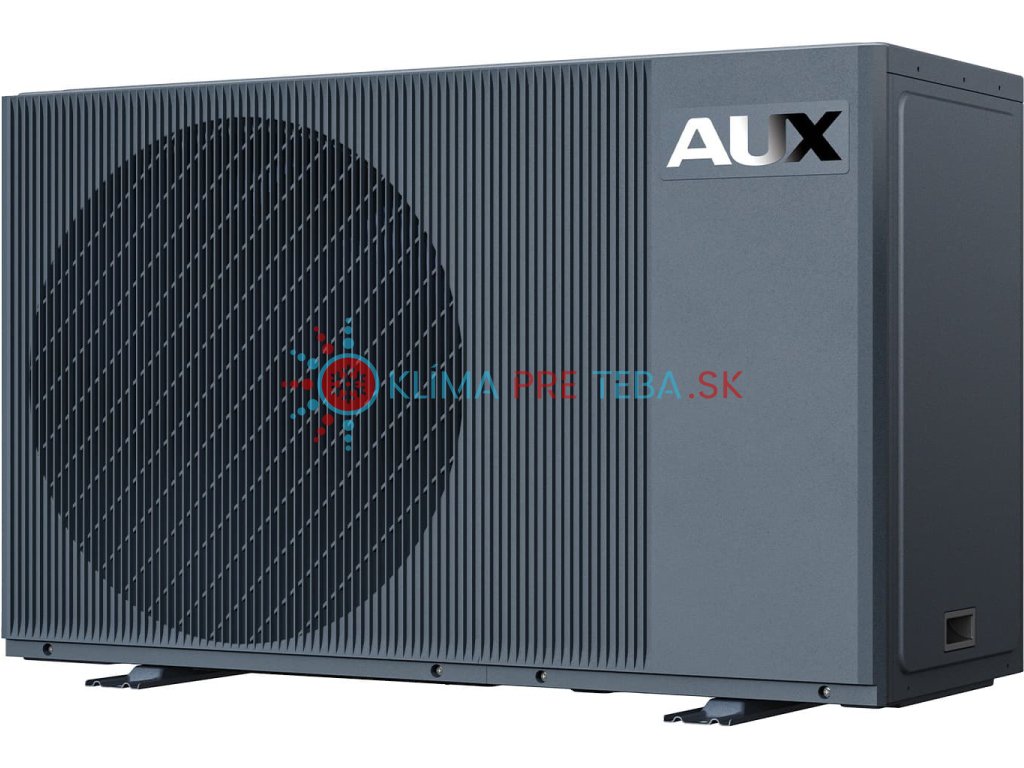

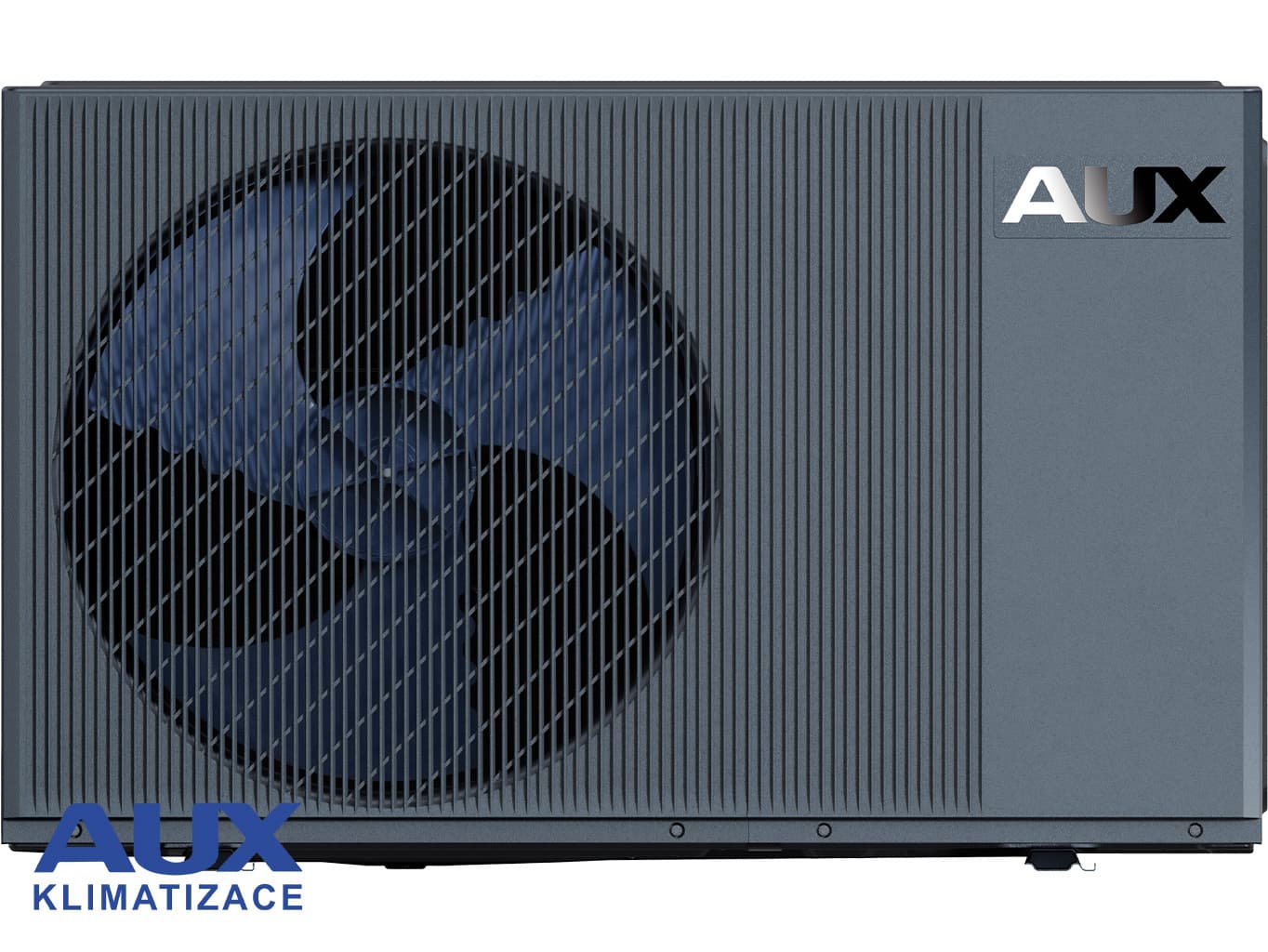

Tepelné čerpadlo AUX AI-Therma 10 kW 3F MONOBLOK R-290 EH

Tepelné čerpadlo AUX AI-Therma 10 kW 3F R290 EH je určené najmä pre rodinné domy, väčšie novostavby, rekonštruované objekty a menšie komerčné priestory s vhodne navrhnutou teplovodnou vykurovacou sústavou.

Najvyššiu účinnosť dosahuje v kombinácii s nízkoteplotným podlahovým vykurovaním. Použiť ho možno aj s fancoilmi alebo správne dimenzovanými nízkoteplotnými radiátormi. Výkon 10 kW nie je možné spoľahlivo priradiť ku konkrétnej ploche domu bez výpočtu tepelnej straty.

Trojfázové napájanie je výhodné najmä pri objektoch s vyšším elektrickým zaťažením. Odber sa rozdelí medzi jednotlivé fázy a integrovaný dohrev môže slúžiť ako záložný alebo doplnkový zdroj tepla.

Kľúčové výhody

• ✅ Celoročné riešenie: vykurovanie, aktívne chladenie a príprava teplej úžitkovej vody.

• ⚡ Trojfázové napájanie: vhodné pre objekty s elektrickou prípojkou 400 V.

• 🔥 Elektrický dohrev: integrovaný 9 kW záložný zdroj pomáha pri špičkovej potrebe tepla alebo pri špecifických prevádzkových stavoch.

• ♻️ Chladivo R290: propán s veľmi nízkym potenciálom globálneho otepľovania.

• ❄️ Vysoká teplota vody: systém umožňuje pracovať aj s vyššou výstupnou teplotou vykurovacej vody.

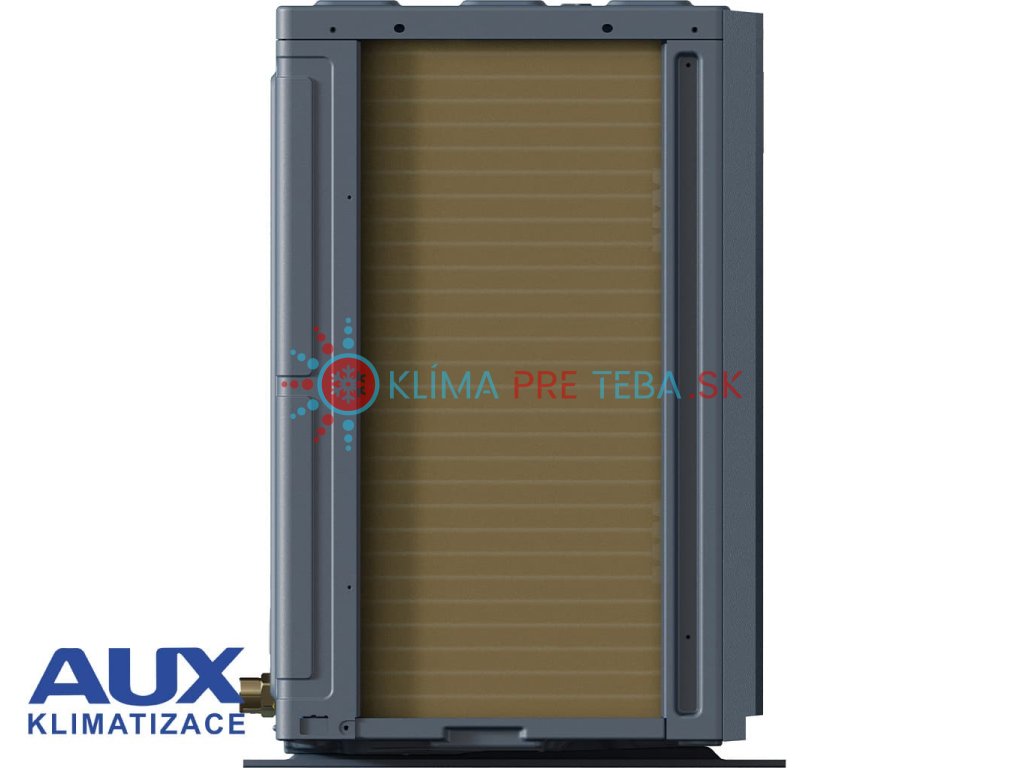

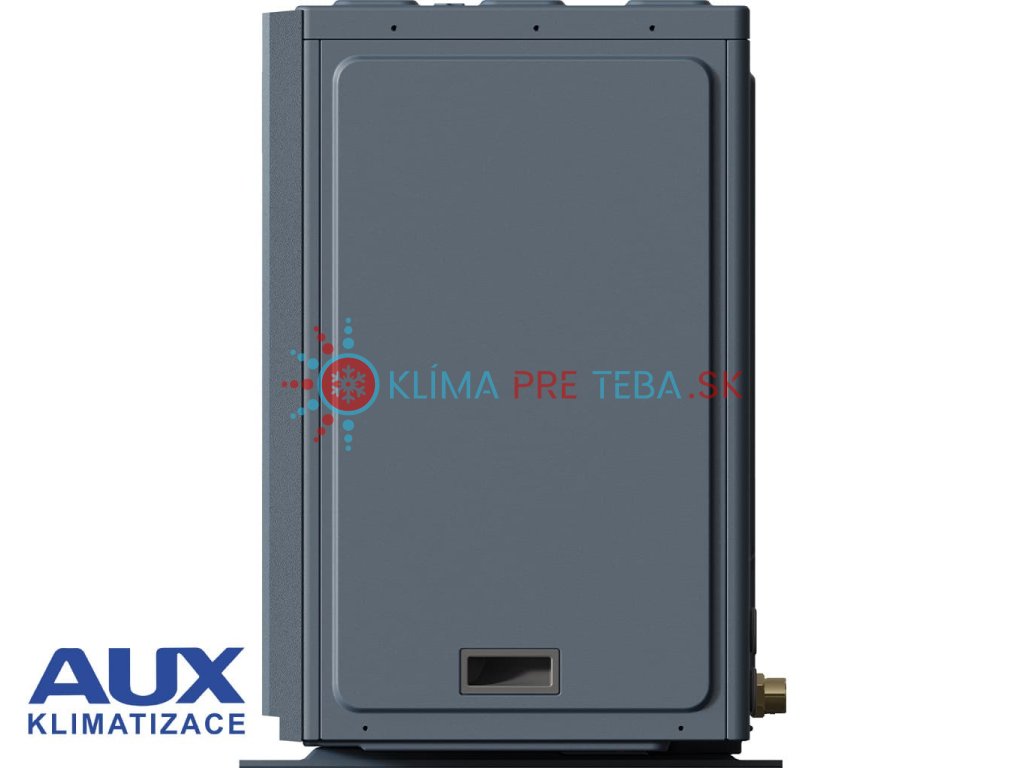

• 🔧 Monobloková konštrukcia: chladiaci okruh je uzavretý vo vonkajšej jednotke.

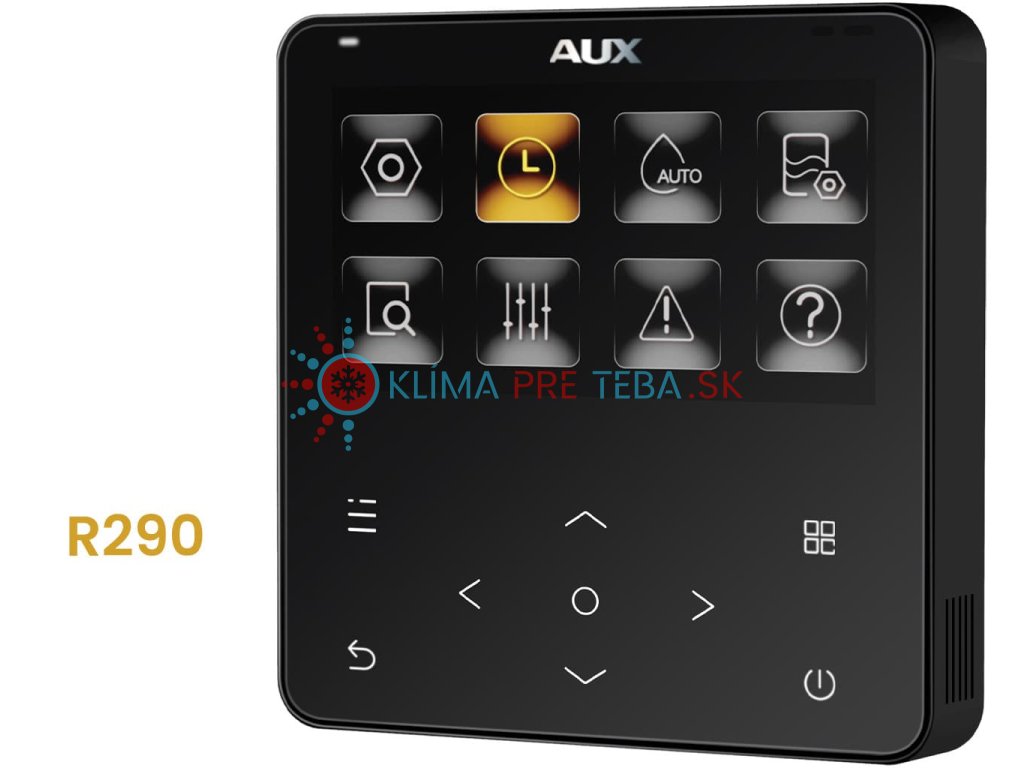

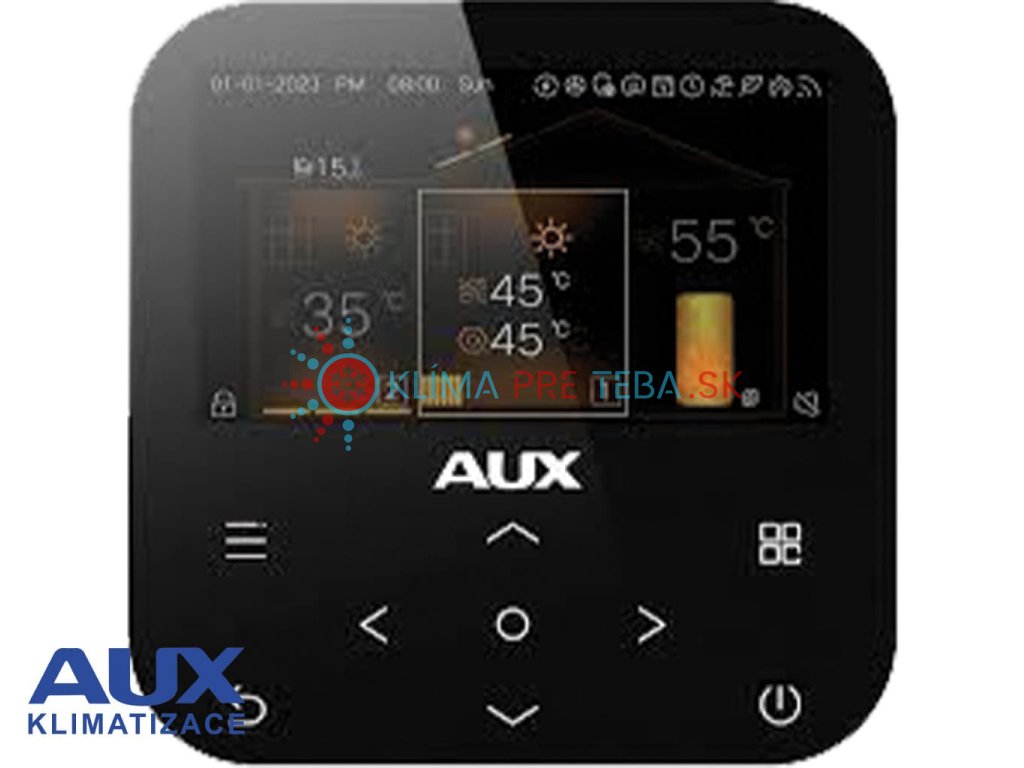

• ✅ Dvojzónová regulácia: možnosť riadenia dvoch okruhov s rozdielnou teplotou vody.

• ⚡ Invertorová technológia: výkon kompresora sa priebežne prispôsobuje aktuálnemu zaťaženiu.

• 🔧 Kaskádové zapojenie: podporované je paralelné prepojenie až ôsmich jednotiek.

Výrobca uvádza možnosť dvojzónovej regulácie a paralelného pripojenia až ôsmich jednotiek. Systém môže spolupracovať s podlahovým kúrením, radiátormi, fancoilmi, zásobníkom TÚV a pomocným zdrojom tepla.

Technické parametre

ParameterHodnotaPoznámkaVýrobcaAUXSéria AI-ThermaModelACHP-H10/5R2HA-MOznačenie trojfázovej verzie s elektrickým dohrevomTyp zariadeniaTepelné čerpadlo vzduch-vodaMonoblokNominálny výkon10 kWSkutočný výkon závisí od teploty vzduchu a vodyNapájanie380 – 415 V / 3N~ / 50 HzTrojfázové pripojenieElektrický dohrev9 kWIntegrovaný záložný alebo doplnkový ohrevChladivoR290Horľavé chladivo – propánEnergetická trieda pri 35 °CA+++Podľa produktového radu výrobcuEnergetická trieda pri 55 °CA+++Podľa produktového radu výrobcuPrevádzka pri vykurovaníPribližne −25 až +35 °CDosiahnuteľná teplota vody závisí od vonkajšej teplotyPrevádzka pri chladeníPribližne −5 až +43 °CPodľa prevádzkovej obálky výrobcuPrevádzka pri príprave TÚVPribližne −25 až +43 °CVýkon a teplota vody sa menia podľa podmienokMaximálna výstupná teplota vodyDo 80 °CPlatí iba vo vymedzenej prevádzkovej oblastiOdporúčaná voda pre podlahové kúrenie30 – 35 °COdporúčaná návrhová teplota výrobcuOdporúčaná voda pre fancoily30 – 45 °CRežim vykurovaniaOdporúčaná voda pre radiátory40 – 50 °CRadiátory musia byť vhodne dimenzovanéOdporúčaná teplota zásobníka TÚV50 – 55 °CBežná ekonomická prevádzkaOdporúčaný objem zásobníka TÚV150 – 300 lPre výkonovú skupinu 8 – 10 kW; finálny návrh závisí od spotrebyObehové čerpadloAPM25-9-130 PWM1(S)Podľa servisného manuáluAkustický tlak57 dB(A)Meranie vo vzdialenosti 1 m v definovaných laboratórnych podmienkachRozmeryNie sú uvedené v použitom technickom podkladePred objednaním odporúčame overiť podľa aktuálneho štítku alebo technického listuHmotnosťNie je uvedená v použitom technickom podkladeOverte podľa konkrétnej dodávanej revízieNáplň chladivaNie je uvedená v použitom technickom podkladeÚdaj sa nachádza na výrobnom štítku jednotky

Napájanie, modelové označenie, dohrev a energetická trieda vychádzajú z technického a servisného manuálu AUX. Prevádzkové limity sú závislé od kombinácie vonkajšej teploty a požadovanej teploty vody.

Ako to funguje

Tepelné čerpadlo odoberá nízkopotenciálne teplo z vonkajšieho vzduchu. Chladivo R290 sa v uzavretom okruhu odparuje, kompresor zvýši jeho tlak a teplotu a získaná energia sa cez doskový výmenník prenesie do vykurovacej vody.

Ohriata voda následne prúdi do podlahového kúrenia, fancoilov, radiátorov alebo cez trojcestný ventil do zásobníka TÚV. Invertorová regulácia priebežne upravuje výkon kompresora podľa aktuálnej potreby budovy.

V režime chladenia sa pracovný cyklus obráti a zariadenie odvádza teplo z vykurovacej vody do vonkajšieho prostredia. Na chladenie sú vhodné predovšetkým fancoily alebo správne navrhnuté plošné chladenie s ochranou proti kondenzácii.

Integrovaný elektrický dohrev sa môže aktivovať podľa nastavenia regulácie, vonkajšej teploty alebo požiadavky systému. Nemusí preto pracovať nepretržite a jeho používanie má byť nastavené s ohľadom na spotrebu elektrickej energie.

Montáž, servis a bezpečnosť

Výkon tepelného čerpadla musí byť stanovený podľa výpočtu tepelnej straty budovy. Orientačný výber iba podľa plochy domu môže viesť k predimenzovaniu, častému cyklovaniu alebo k nedostatočnému výkonu počas mrazov.

Monoblok sa pripája priamo na vodný vykurovací okruh. Vonkajšie potrubie preto musí byť správne izolované a chránené proti zamrznutiu. Projektant alebo montážna firma musí vyriešiť minimálny prietok, objem vody, expanznú nádobu, poistné prvky, odvod kondenzátu a prípadnú akumulačnú nádobu.

Montáž a plnenie vykonáva certifikovaný technik.

R290 je horľavé chladivo. Jednotka musí byť osadená na vhodnom otvorenom mieste, v predpísaných odstupoch od okien, otvorov, zdrojov zapálenia a miest, kde by sa uniknuté chladivo mohlo hromadiť. Chladiaci okruh nesmie otvárať nevyškolená osoba.

Elektrické pripojenie musí vykonať kvalifikovaný elektrikár. Pri návrhu istenia a prívodného kábla je potrebné započítať kompresor, integrovaný 9 kW dohrev, obehové čerpadlá a ostatné komponenty systému.

Odporúčame minimálne raz ročne skontrolovať tlak a kvalitu vykurovacej vody, prietok, filtre, poistné prvky, odtok kondenzátu, stav vonkajšieho výmenníka a funkciu protimrazovej ochrany. Lístie, prach a sneh nesmú blokovať prúdenie vzduchu.

Servisný manuál upozorňuje, že zásahy na systéme s R290 smie vykonávať odborne spôsobilý personál s detektorom horľavých plynov a bez zdrojov iskrenia.

Porovnanie

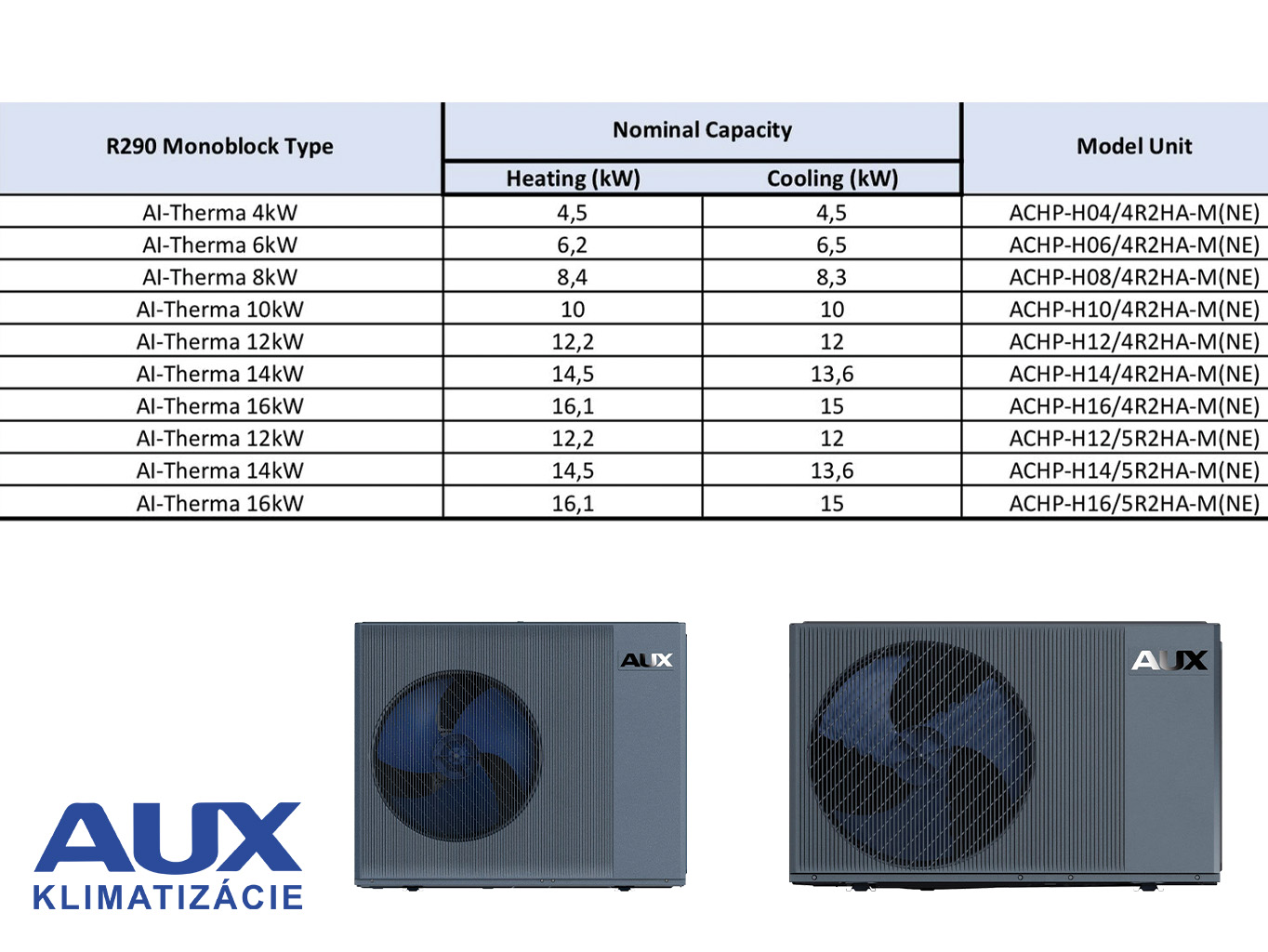

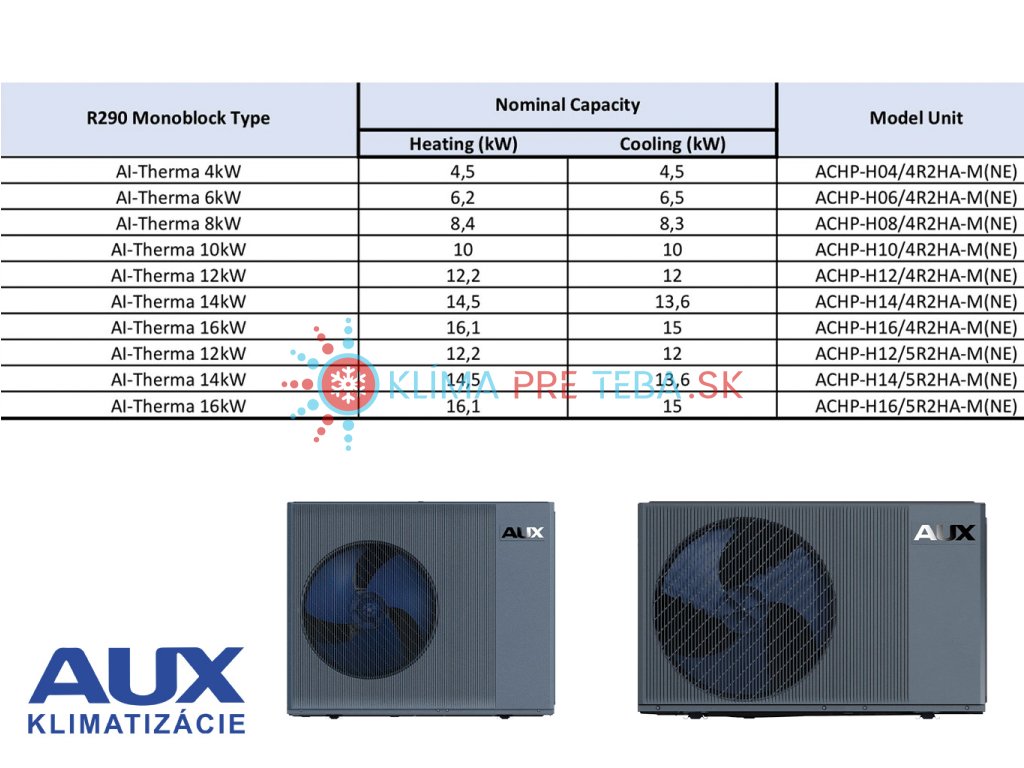

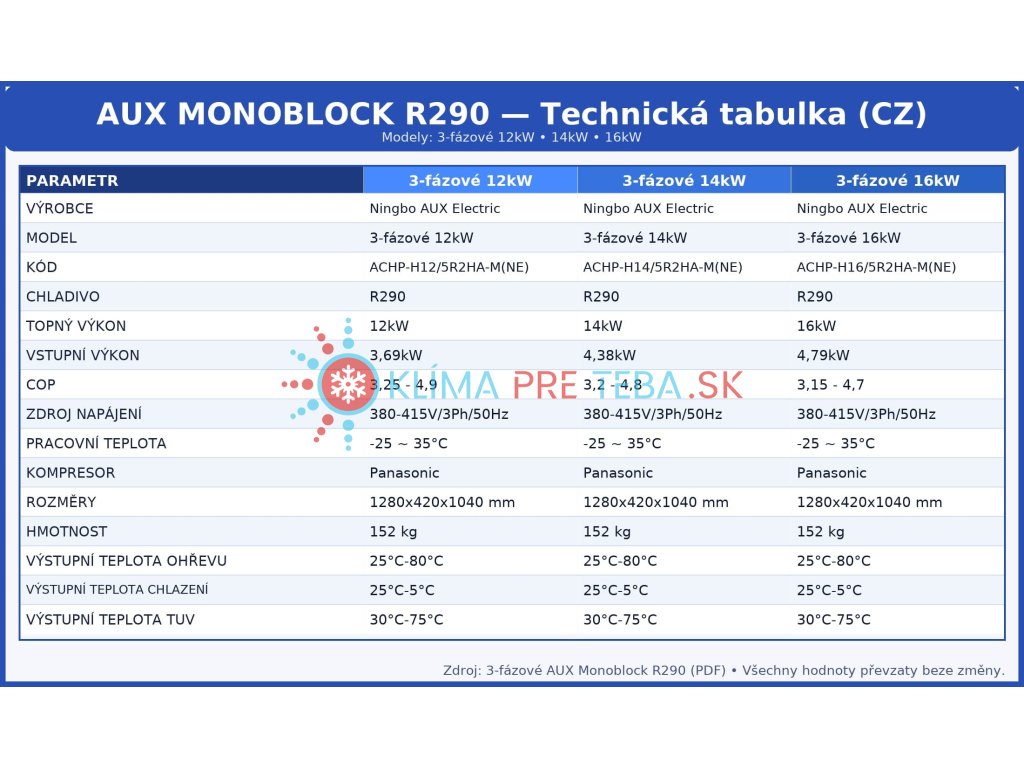

VariantVýhodaKedy ho zvoliť✅ AUX AI-Therma 10 kW 3F EHTrojfázové napájanie a integrovaný 9 kW dohrevDom s vypočítanou tepelnou stratou zodpovedajúcou výkonu a požiadavkou na záložný ohrevAUX AI-Therma 10 kW 1FJednofázové napájanieObjekt bez trojfázovej prípojky, pokiaľ elektrická sieť a istenie vyhovujúAUX AI-Therma 10 kW bez elektrického dohrevuBez integrovaného odporového ohrevuSústava s externým záložným zdrojom alebo bez potreby integrovaného dohrevuAUX AI-Therma 12 kW 3FVyšší nominálny výkonIba pri vyššej vypočítanej tepelnej strate; nie automaticky pre väčšiu rezervu

Na čo si dať pozor pri výbere

• Výkon sa vyberá podľa tepelnej straty, nie iba podľa rozlohy domu.

• Treba overiť dostupnosť trojfázového pripojenia a hodnotu hlavného ističa.

• Radiátory musia odovzdať dostatočný výkon aj pri nižšej teplote vody.

• Vyššia teplota vykurovacej vody spravidla znižuje účinnosť tepelného čerpadla.

• Elektrický dohrev zvyšuje okamžitý elektrický príkon systému.

• Pri monobloku je nevyhnutná ochrana vonkajšieho vodného potrubia pred zamrznutím.

FAQ - Otázky a odpovede

Doplnky a príslušenstvo

• ✅ zásobník TÚV s dostatočne veľkým výmenníkom

  Je AUX AI-Therma 10 kW vhodné pre môj rodinný dom?

  Vhodnosť sa musí posúdiť podľa výpočtu tepelnej straty, požadovanej teploty vykurovacej vody, klimatickej oblasti a spôsobu prípravy TÚV. Samotná podlahová plocha domu nestačí na spoľahlivý návrh.

  Čo znamená označenie 3F?

  Označenie 3F znamená trojfázové elektrické napájanie. Tento model používa napájanie 380 – 415 V, 3N~, 50 Hz.

  Čo znamená skratka EH?

  EH označuje verziu s elektrickým dohrevom. Pri trojfázovom modeli výrobca uvádza elektrický dohrev s výkonom 9 kW.

  Dokáže tepelné čerpadlo pripravovať teplú úžitkovú vodu?

  Áno. Po pripojení vhodného zásobníka, snímača teploty a trojcestného ventilu môže systém zabezpečovať prípravu TÚV.

  Je možné AUX AI-Therma používať s radiátormi?

  Áno, radiátory však musia byť dimenzované na nižšiu teplotu vykurovacej vody. Pri požiadavke na vysokú teplotu vody klesá účinnosť a môže stúpnuť spotreba.

  Dokáže zariadenie aj chladiť?

  Áno. Na aktívne chladenie sú vhodné najmä fancoily. Pri podlahovom alebo stenovom chladení musí regulácia zabrániť kondenzácii vlhkosti.

  Je potrebná akumulačná nádoba?

  Závisí to od objemu vykurovacej vody, počtu vykurovacích zón, prietokov a regulácie. Potrebu a veľkosť nádoby určí projektant alebo skúsená montážna firma.

  Je chladivo R290 bezpečné?

  Pri správnej konštrukcii, umiestnení a odbornej montáži ide o používané chladivo s veľmi nízkym GWP. Keďže je však horľavé, musia sa dodržať predpísané odstupy a bezpečnostné pravidlá.

• ✅ akumulačná nádoba podľa hydraulického návrhu

• 🔧 trojcestný ventil na prepínanie vykurovania a TÚV

• 🔧 magnetický filter a odkalovač vykurovacej vody

• 🔧 expanzná nádoba a poistná skupina

• ❄️ nemrznúca zmes vhodná pre vykurovacie systémy, ak ju projekt vyžaduje

• ✅ antivibračné podložky alebo montážny podstavec

• ⚡ elektrické istenie, prúdový chránič a prepäťová ochrana podľa projektu

• 🔧 priestorový termostat alebo zónová regulácia

• ✅ fancoily pre vykurovanie a aktívne chladenie
