Podrobný popis

Prečo práve Caleffi 108?

• ✅ Automatická ochrana proti mrazu – otvára pri 3 °C, zatvára pri 4 °C.

• ✅ Verzia so senzorom vzduchu – pri teplote vonkajšieho vzduchu nad 5 °C zablokuje vypúšťanie, takže v lete pri chladení zbytočne nestrácate vodu.

• ✅ Odolná mosadzná konštrukcia, EPDM tesnenia, pružiny z AISI 302 – dlhá životnosť v exteriéri.

• ✅ Široký rozsah prevádzky – médium 0–65 °C, okolie −30 až +60 °C.

• ✅ Vysoké prietokové parametre (Kv až 72 m³/h) – minimálne obmedzenie prietoku v rovnej trase.

TU si stiahni Technický List

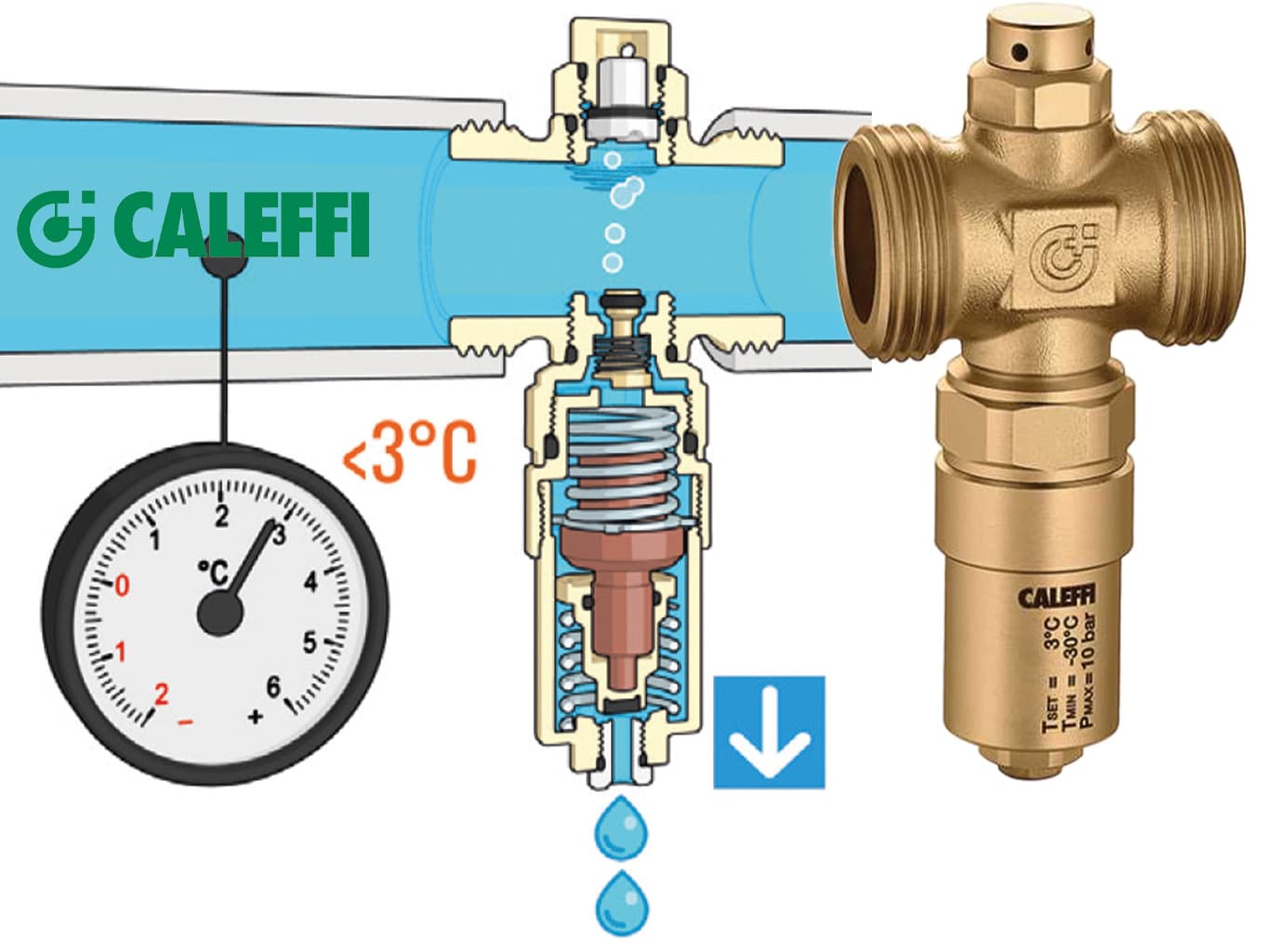

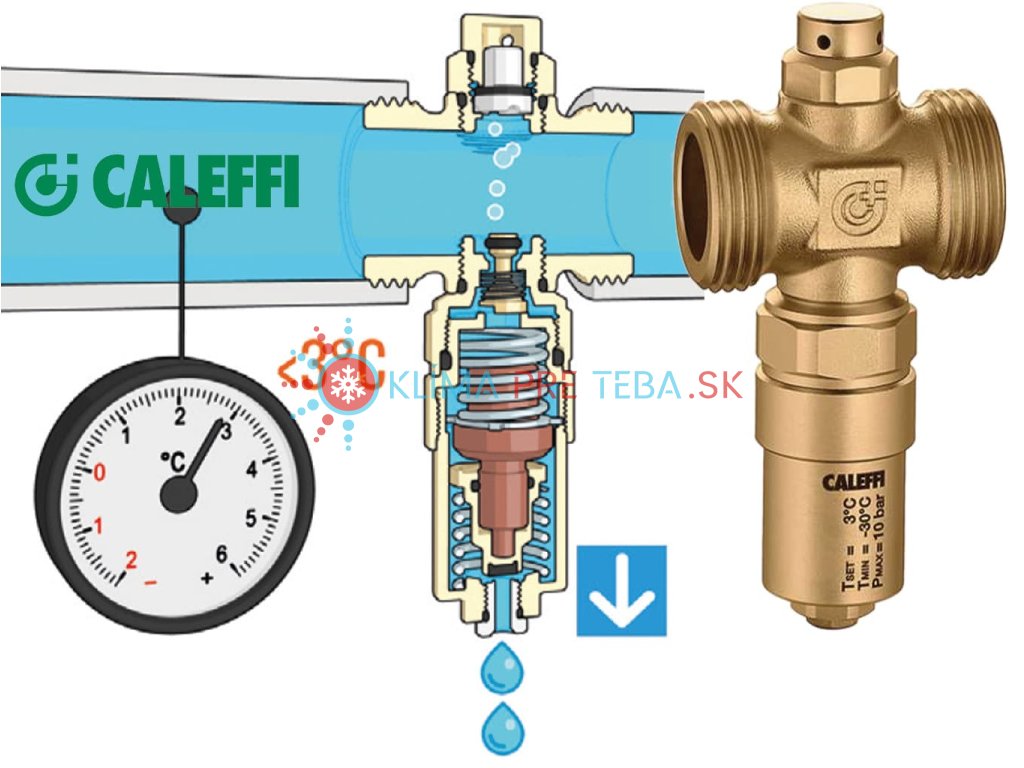

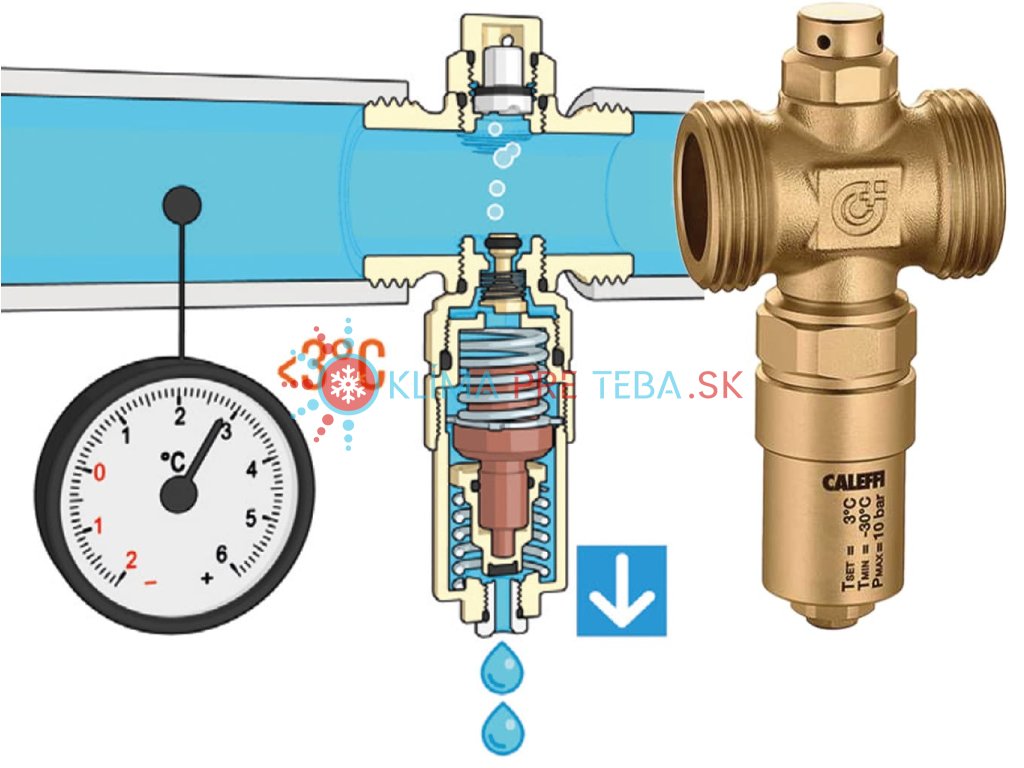

Ako to funguje

Termostatická vložka sleduje teplotu vody v potrubí. Pri dosiahnutí 3 °C otvorí výpust a riadeným odtokom zabráni vytvoreniu ľadu v okruhu. Po ohriatí na 4 °C ventil uzavrie odtok a systém je opäť pripravený na prevádzku. Verzia “so senzorom vzduchu” zároveň stráži okolitú teplotu – ak je vonku > 5 °C, ventil sa nezapne, aby sa pri letnom chladení zbytočne nevypúšťala voda.

Orientačný výtok pri skúškach: pri −5 °C cca 0,5 l/h, pri −20 °C cca 1 l/h (merané na rovnej Cu trubke Ø12 mm, dĺžka 1 m; teplota vody v budove 18 °C).

Verzie a pripojenia

• Závitové verzie:
  DN 25 G 1″, DN 32 G 1 1/4″, DN 40 G 1 1/2″.

• Na medené potrubie: Ø 28 mm (DN 25).

• Verzia so senzorom vzduchu: závitové DN 25 (G 1″) a DN 32 (G 1 1/4″).

Max. prevádzkový tlak: 10 bar (štandardné verzie), 5 bar (verzie so senzorom vzduchu). Presnosť spúšťania: ±1 °C.

Kódy modelov (výber)

• 108601 – G 1″; 108701 – G 1 1/4″; 108801 – G 1 1/2″

• 108611 – G 1″ so senzorom vzduchu; 108711 – G 1 1/4″ so senzorom vzduchu

• 108301 – Ø 28 mm na medenú trubku
  Materiály tela podľa verzie: CW614N / CW724R-M / CW617N. Tesnenia EPDM, pružiny AISI 302.

Technické parametre (stručne)

• Médium: voda

• Rozsah teplôt média: 0–65 °C

• Rozsah teplôt okolia: −30 až +60 °C

• Otvára pri: 3 °C • Zatvára pri: 4 °C

• Kv (rovná dráha): 55 / 70 / 72 / 64 m³/h (podľa verzie)

• Uťahovací moment (Ø 28): 80 N·m
  Všetko podľa technického listu výrobcu.

Odporúčania k montáži

• Montovať vertikálne s výpustom nadol a umiestniť v exteriéri v najchladnejšom mieste okruhu. Chrániť pred dažďom, snehom a priamym slnkom. Neizolovať.

• Ventily inštalovať na prívod aj spiatočku, inak môže v jednom potrubí ostať voda a zamrznúť. Udržiavať systém pod tlakom aj pri vypúšťaní.

• Dodržať odstupy: min. 15 cm od zeme, ≥ 10 cm medzi ventilmi, ≥ 20 cm medzi ventilom a senzorom vzduchu. Odtok vyviesť do vhodného zberu.

• Nevytvárať sifóny/čuchové uzávery na odtokovom potrubí – prerušia vypúšťanie a zrušia ochranu proti mrazu.

Údržba a náhradné diely

• Vakuový prerušač: náhr. diel R0000994.

• Kartuša senzora vody: F89046 – pri výmene automatický uzatvárací kohút zabráni vytečeniu; systém nechajte natlakovaný.

• Kartuša senzora vzduchu (len “air” verzia): F0001896; kartušu vody na “air” verzii meňte iba pri vonkajšej teplote > 5 °C, inak systém zaizolujte uzatváracími ventilmi.

Vhodné použitie

• Tepelné čerpadlá vzduch-voda a voda-voda s vonkajšou hydraulikou.

• Systémy chladenia, kde hrozí pokles teploty okruhu k bodu mrazu.

• Objekty bez trvalého napájania – ventil pracuje bez elektriny.
